基于SSM框架的智能制造生产管理系统 - 源码深度解析

JavaJavaScriptHTMLCSSSSM框架MySQL
2026-02-226 浏览

文章摘要

本项目是基于SSM（Spring+Spring MVC+MyBatis）框架构建的智能制造生产管理系统，旨在为现代制造企业提供一体化的生产流程数字化解决方案。其核心业务价值在于打通从订单下达到产品交付的全链路信息流，解决传统生产模式中普遍存在的数据孤岛、进度不透明、资源调度效率低下等痛点。系统通过实...

智能制造领域正经历着从传统生产模式向数字化管理的深刻变革。面对日益激烈的市场竞争和个性化的客户需求，制造企业迫切需要一套能够打通信息孤岛、实现生产全过程可视化的管理系统。本文介绍的"智造协同管理平台"正是基于SSM（Spring+Spring MVC+MyBatis）技术栈构建的解决方案，旨在为中小型离散制造企业提供从订单接收到产品交付的全链路数字化管理能力。

系统架构与技术栈设计

系统采用经典的三层架构模式，每一层都充分发挥了相应技术框架的优势。表现层使用Spring MVC框架处理前端请求，通过@Controller注解清晰定义请求映射关系，实现前后端分离的架构模式。业务逻辑层基于Spring框架的IoC容器管理所有业务对象，利用声明式事务管理确保数据一致性。数据持久层采用MyBatis框架，通过XML配置实现SQL与Java代码的分离，支持复杂的多表关联查询和动态SQL生成。

在技术选型上，系统还集成了多个关键组件：Quartz任务调度组件负责定时触发生产排程和报表生成任务；AOP面向切面编程统一处理操作日志记录和异常监控；Druid连接池提供高效的数据库连接管理；Jackson库实现JSON数据的高效序列化与反序列化。这种技术组合既保证了系统的稳定性和性能，又提供了良好的扩展性。

数据库架构深度解析

系统数据库包含14张核心表，涵盖了从基础数据管理到生产执行监控的全业务链条。以下重点分析几个关键表的设计亮点：

工单执行表（work_order）的设计体现了生产管理的核心逻辑：

CREATE TABLE work_order (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    order_code VARCHAR(50) UNIQUE NOT NULL COMMENT '工单编号',
    product_id BIGINT NOT NULL COMMENT '产品ID',
    planned_quantity INT NOT NULL COMMENT '计划数量',
    completed_quantity INT DEFAULT 0 COMMENT '已完成数量',
    planned_start_time DATETIME COMMENT '计划开始时间',
    planned_end_time DATETIME COMMENT '计划结束时间',
    actual_start_time DATETIME COMMENT '实际开始时间',
    actual_end_time DATETIME COMMENT '实际结束时间',
    status ENUM('pending', 'in_progress', 'paused', 'completed', 'cancelled') DEFAULT 'pending',
    priority TINYINT DEFAULT 1 COMMENT '优先级1-5',
    workshop_id BIGINT COMMENT '生产车间',
    current_process_id BIGINT COMMENT '当前工序',
    created_time DATETIME DEFAULT CURRENT_TIMESTAMP,
    updated_time DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
    FOREIGN KEY (product_id) REFERENCES product(id),
    FOREIGN KEY (workshop_id) REFERENCES workshop(id),
    FOREIGN KEY (current_process_id) REFERENCES process(id)
) COMMENT='工单执行表';

该表设计巧妙之处在于通过状态枚举字段清晰跟踪工单生命周期，同时通过计划与实际时间字段的对比实现生产效率分析。优先级字段支持紧急订单的插单处理，当前工序字段实时反映生产进度。

设备状态监控表（device）采用细粒度的状态管理机制：

CREATE TABLE device (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    device_code VARCHAR(50) UNIQUE NOT NULL COMMENT '设备编号',
    device_name VARCHAR(100) NOT NULL COMMENT '设备名称',
    device_model VARCHAR(50) COMMENT '设备型号',
    workshop_id BIGINT NOT NULL COMMENT '所属车间',
    status ENUM('idle', 'running', 'maintenance', 'breakdown', 'offline') DEFAULT 'idle',
    current_order_id BIGINT COMMENT '当前加工的工单',
    last_maintenance_date DATE COMMENT '上次保养日期',
    next_maintenance_date DATE COMMENT '下次保养日期',
    cumulative_running_hours INT DEFAULT 0 COMMENT '累计运行小时数',
    created_time DATETIME DEFAULT CURRENT_TIMESTAMP,
    updated_time DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
    FOREIGN KEY (workshop_id) REFERENCES workshop(id),
    FOREIGN KEY (current_order_id) REFERENCES work_order(id)
) COMMENT='设备信息表';

该表通过枚举状态实现设备运行状态的精确监控，累计运行小时数为预防性维护提供数据支持。设备与工单的关联关系实现了生产资源与任务的动态绑定。

核心业务功能实现

1. 智能排产与工单管理

系统通过先进的排产算法实现生产资源的优化配置。排产引擎考虑设备能力、工序依赖关系、物料供应等多重因素，生成可行的生产计划。

@Service
public class ProductionSchedulingService {

    @Autowired
    private WorkOrderMapper workOrderMapper;

    @Autowired
    private DeviceMapper deviceMapper;

    /**
     * 智能工单排产
     */
    @Transactional
    public ScheduleResult scheduleWorkOrder(WorkOrder workOrder) {
        // 获取可用设备列表
        List<Device> availableDevices = deviceMapper.selectByWorkshopAndStatus(
            workOrder.getWorkshopId(), DeviceStatus.IDLE);

        // 设备能力匹配验证
        Device assignedDevice = matchDeviceCapability(availableDevices, workOrder);

        if (assignedDevice == null) {
            throw new SchedulingException("当前车间无符合生产要求的可用设备");
        }

        // 计算生产时间窗口
        ProductionTimeWindow timeWindow = calculateTimeWindow(workOrder, assignedDevice);

        // 更新工单和设备状态
        workOrder.setStatus(WorkOrderStatus.IN_PROGRESS);
        workOrder.setActualStartTime(new Date());
        workOrderMapper.update(workOrder);

        assignedDevice.setStatus(DeviceStatus.RUNNING);
        assignedDevice.setCurrentOrderId(workOrder.getId());
        deviceMapper.update(assignedDevice);

        return new ScheduleResult(workOrder, assignedDevice, timeWindow);
    }

    private Device matchDeviceCapability(List<Device> devices, WorkOrder workOrder) {
        return devices.stream()
            .filter(device -> checkDeviceCapability(device, workOrder))
            .findFirst()
            .orElse(null);
    }
}

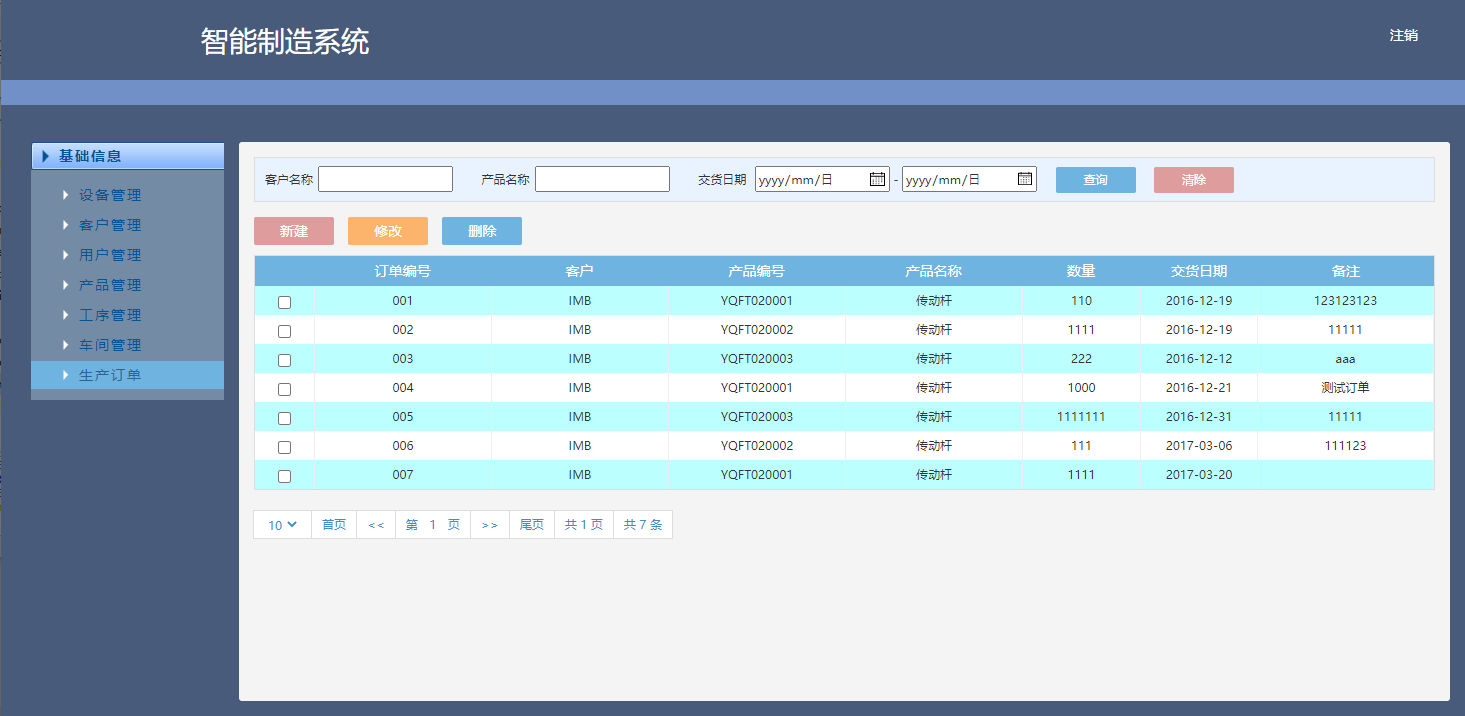

工单管理界面

工单管理界面提供直观的可视化排产看板，支持拖拽调整生产顺序，实时显示设备负载率和订单交付进度。

2. 实时生产进度监控

系统通过工位数据采集终端实时获取生产数据，实现生产进度的透明化管理。

@Controller
@RequestMapping("/production")
public class ProductionMonitorController {

    @Autowired
    private ProductionDataService productionDataService;

    /**
     * 实时生产数据上报
     */
    @PostMapping("/report")
    @ResponseBody
    public AjaxResult reportProductionData(@RequestBody ProductionRecord record) {
        try {
            productionDataService.processProductionRecord(record);
            return AjaxResult.success("数据上报成功");
        } catch (Exception e) {
            return AjaxResult.error("数据上报失败: " + e.getMessage());
        }
    }

    /**
     * 获取车间实时监控数据
     */
    @GetMapping("/monitor/{workshopId}")
    @ResponseBody
    public WorkshopMonitorData getWorkshopMonitorData(@PathVariable Long workshopId) {
        return productionDataService.getRealTimeMonitorData(workshopId);
    }
}

@Service
public class ProductionDataService {

    /**
     * 处理生产记录数据
     */
    @Transactional
    public void processProductionRecord(ProductionRecord record) {
        // 更新工单进度
        updateWorkOrderProgress(record);

        // 记录工序完成情况
        recordProcessCompletion(record);

        // 更新设备运行状态
        updateDeviceStatus(record);

        // 触发异常检测
        detectProductionAnomalies(record);
    }
}

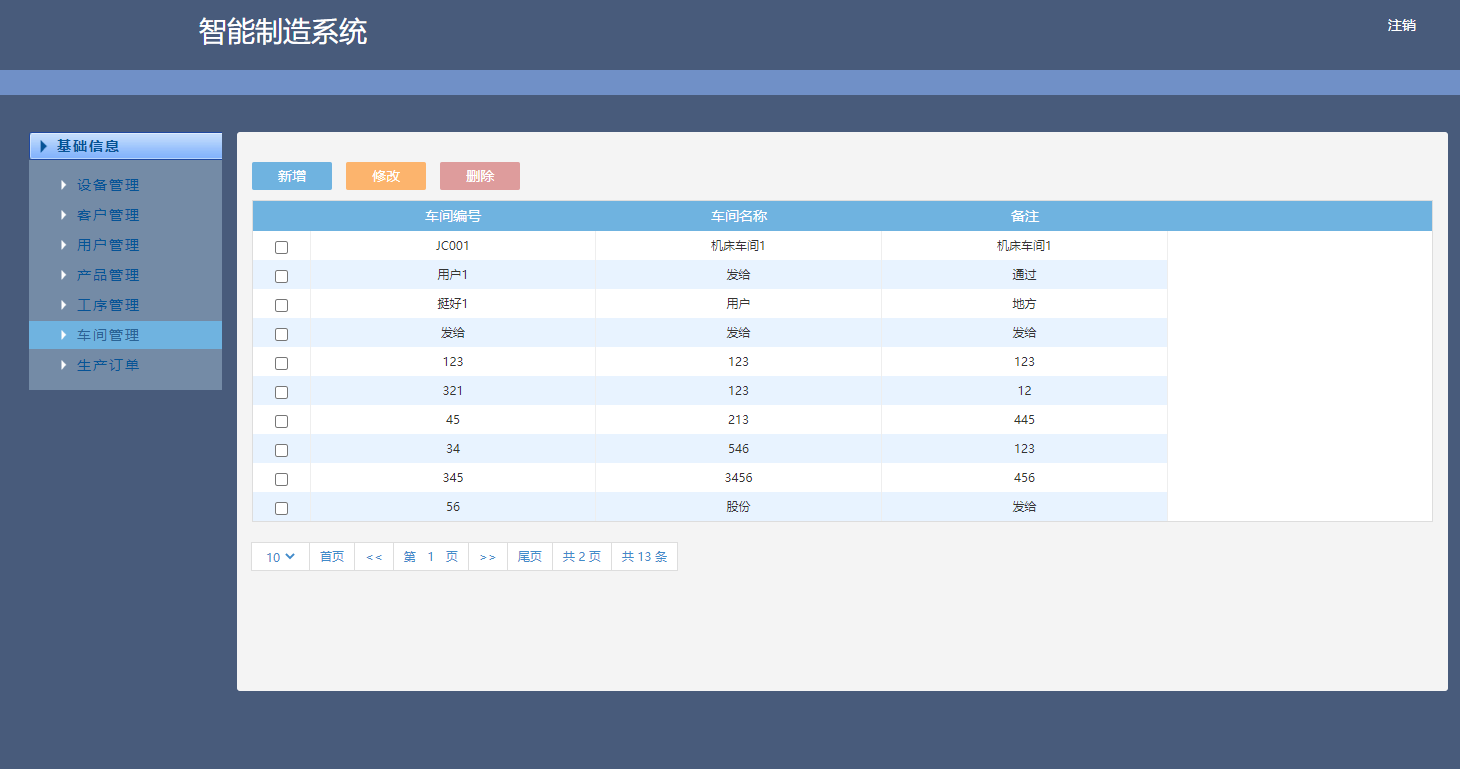

车间管理界面

车间监控界面以图表形式展示各产线的实时运行状态，包括设备利用率、产量达成率、质量合格率等关键指标。

3. 质量管理与追溯体系

系统建立完整的质量追溯链条，从原材料入库到成品出库的全过程质量数据可追溯。

<!-- 质量追溯查询映射 -->
<select id="selectQualityTrace" resultMap="QualityTraceResult">
    SELECT
        m.material_batch_no,
        p.process_name,
        d.device_code,
        o.operator_name,
        q.inspection_time,
        q.inspection_item,
        q.measurement_value,
        q.qualification_status
    FROM quality_inspection q
    LEFT JOIN material_batch m ON q.material_batch_id = m.id
    LEFT JOIN process p ON q.process_id = p.id
    LEFT JOIN device d ON q.device_id = d.id
    LEFT JOIN operator o ON q.operator_id = o.id
    WHERE q.product_batch_no = #{batchNo}
    ORDER BY q.inspection_time DESC
</select>

@Entity
@Table(name = "quality_inspection")
public class QualityInspection {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @Column(name = "product_batch_no")
    private String productBatchNo;

    @Column(name = "inspection_item")
    private String inspectionItem;

    @Column(name = "measurement_value")
    private BigDecimal measurementValue;

    @Column(name = "standard_value")
    private BigDecimal standardValue;

    @Column(name = "tolerance_range")
    private String toleranceRange;

    @Enumerated(EnumType.STRING)
    @Column(name = "qualification_status")
    private QualificationStatus qualificationStatus;

    @Column(name = "inspection_time")
    private Date inspectionTime;

    // 关联实体
    @ManyToOne
    @JoinColumn(name = "process_id")
    private Process process;

    @ManyToOne
    @JoinColumn(name = "device_id")
    private Device device;

    @ManyToOne
    @JoinColumn(name = "operator_id")
    private Operator operator;
}

4. 物料需求计划与库存管理

系统通过MRP算法自动计算物料需求，实现库存水平的精准控制。

@Service
public class MaterialRequirementPlanningService {

    /**
     * 计算物料需求计划
     */
    public MaterialRequirementPlan calculateMRP(List<WorkOrder> workOrders) {
        MaterialRequirementPlan plan = new MaterialRequirementPlan();

        // 遍历工单计算总需求
        Map<Material, Integer> grossRequirements = calculateGrossRequirements(workOrders);

        // 考虑现有库存和在途库存
        Map<Material, Integer> netRequirements = calculateNetRequirements(grossRequirements);

        // 生成采购建议
        List<PurchaseSuggestion> suggestions = generatePurchaseSuggestions(netRequirements);

        plan.setGrossRequirements(grossRequirements);
        plan.setNetRequirements(netRequirements);
        plan.setPurchaseSuggestions(suggestions);

        return plan;
    }

    private Map<Material, Integer> calculateGrossRequirements(List<WorkOrder> workOrders) {
        return workOrders.stream()
            .flatMap(order -> order.getProduct().getBomItems().stream())
            .collect(Collectors.groupingBy(
                BomItem::getMaterial,
                Collectors.summingInt(BomItem::getQuantity)
            ));
    }
}

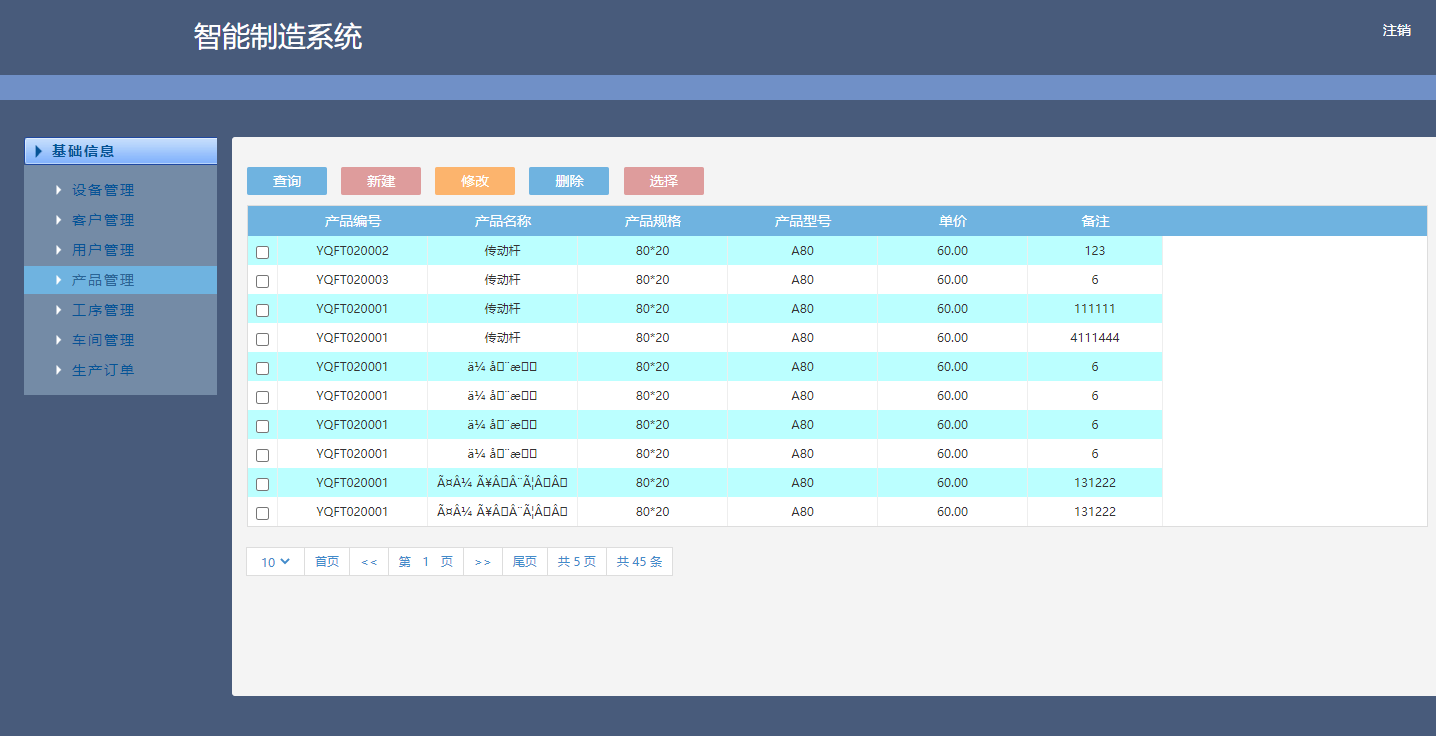

产品管理界面

产品管理界面维护产品BOM信息，支持版本管理和变更追溯，为物料需求计算提供准确的基础数据。

系统特色与技术创新

动态数据感知与响应机制

系统通过事件驱动架构实现生产异常的实时响应。当设备发生故障或质量出现异常时，系统自动触发预警机制并推送给相关人员。

@Component
public class ProductionEventPublisher {

    @Autowired
    private ApplicationEventPublisher eventPublisher;

    /**
     * 发布生产异常事件
     */
    public void publishAnomalyEvent(ProductionAnomaly anomaly) {
        ProductionAnomalyEvent event = new ProductionAnomalyEvent(this, anomaly);
        eventPublisher.publishEvent(event);
    }
}

@Component
public class ProductionAnomalyHandler {

    @EventListener
    @Async
    public void handleProductionAnomaly(ProductionAnomalyEvent event) {
        ProductionAnomaly anomaly = event.getAnomaly();

        // 发送预警通知
        sendAlertNotification(anomaly);

        // 触发应急处理流程
        triggerEmergencyProcess(anomaly);

        // 记录异常处理日志
        logAnomalyHandling(anomaly);
    }
}

可配置的业务规则引擎

系统内置轻量级规则引擎，支持生产业务规则的灵活配置，适应不同企业的管理需求。

@Configuration
@EnableRuleEngine
public class BusinessRuleConfig {

    @Bean
    public RuleEngine productionRuleEngine() {
        RuleEngine engine = new RuleEngine();

        // 质量检验规则
        engine.addRule("quality-inspection", new QualityInspectionRule());

        // 设备维护规则
        engine.addRule("device-maintenance", new DeviceMaintenanceRule());

        // 生产排程规则
        engine.addRule("production-scheduling", new ProductionSchedulingRule());

        return engine;
    }
}

性能优化与实践经验

数据库查询优化策略

针对生产数据量大的特点，系统采用多级缓存和查询优化技术提升性能。

@Repository
@CacheConfig(cacheNames = "productionCache")
public class ProductionDaoImpl implements ProductionDao {

    @Autowired
    private SqlSessionTemplate sqlSessionTemplate;

    @Override
    @Cacheable(key = "'workOrder:' + #id")
    public WorkOrder selectWorkOrderById(Long id) {
        return sqlSessionTemplate.selectOne("selectWorkOrderById", id);
    }

    @Override
    @CacheEvict(key = "'workOrder:' + #workOrder.id")
    public void updateWorkOrder(WorkOrder workOrder) {
        sqlSessionTemplate.update("updateWorkOrder", workOrder);
    }
}

高并发处理机制

通过数据库连接池优化、异步处理和消息队列等技术，系统能够支持车间级的高并发数据采集需求。

@Configuration
@EnableAsync
public class AsyncConfig implements AsyncConfigurer {

    @Override
    public Executor getAsyncExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        executor.setCorePoolSize(10);
        executor.setMaxPoolSize(50);
        executor.setQueueCapacity(100);
        executor.setThreadNamePrefix("ProductionAsync-");
        executor.initialize();
        return executor;
    }
}

未来发展与优化方向

1. 人工智能驱动的预测性维护

引入机器学习算法分析设备运行数据，建立故障预测模型。通过监控设备振动、温度、电流等参数，提前识别潜在故障风险，从计划性维护向预测性维护转变。实现方案包括采集设备传感器数据，使用时间序列分析算法识别异常模式，建立故障预测模型。

2. 数字孪生技术集成

构建生产系统的数字孪生模型，实现物理世界与虚拟世界的实时映射。通过三维可视化技术展示设备运行状态、物料流动路径和生产节拍，支持虚拟调试和工艺优化。技术路线可采用Unity3D或WebGL技术构建可视化界面，通过WebSocket实现实时数据同步。

3. 供应链协同优化

扩展系统边界，与供应商管理系统集成，实现供应链的透明化和协同化。建立供应商绩效评估体系，通过区块链技术确保供应链数据的真实性和不可篡改性。开发供应商门户，实现订单状态、质量数据、交货进度的实时共享。

4. 能耗管理与碳足迹追踪

增加能耗监测模块，实时采集设备能耗数据，建立能效评估模型。通过优化生产排程和设备启停策略降低能源消耗，同时计算产品碳足迹，满足环保合规要求。集成智能电表数据采集，建立能耗分析模型。

5. 移动端深度集成

开发功能完整的移动端应用，支持现场扫码报工、质量检验、设备点检等移动化作业场景。利用PDA设备的便携性，提高数据采集的实时性和准确性。采用React Native或Flutter技术实现跨平台移动应用开发。

总结

该智能制造管理系统通过SSM框架的稳定性和灵活性，成功构建了覆盖生产全流程的数字化管理平台。系统在数据库设计上体现了制造业的业务特点，在功能实现上注重实用性和用户体验。随着技术的不断发展，系统在预测分析、可视化展示和移动应用等方面仍有广阔的优化空间，为制造企业的数字化转型提供持续的技术支撑。
