基于SSH框架的智慧停车场收费管理系统 - 源码深度解析

JavaJavaScriptSSH框架HTMLCSSMySQLJSP+Servlet
2026-02-094 浏览

文章摘要

本项目是基于SSH（Struts2+Spring+Hibernate）集成框架开发的智慧停车场收费管理系统，旨在解决传统停车场依赖人工管理、计费效率低下、数据统计困难等核心痛点。系统通过数字化手段整合车位状态监控与费用自动核算，显著提升停车场运营效率与财务透明度。其核心业务价值在于将离散的车位资源、...

随着城市机动车保有量的持续增长，传统停车场管理面临效率低下、人工计费误差大、数据统计困难等挑战。智慧停车管理平台应运而生，通过数字化手段实现车位资源的高效配置和费用自动核算，为停车场运营方提供全面的管理解决方案。

系统架构与技术栈

平台采用经典的三层架构设计，基于SSH（Struts2+Spring+Hibernate）集成框架构建。表现层使用Struts2框架处理用户请求与页面跳转，通过Action类接收前端表单数据并调用业务逻辑；业务层依托Spring框架的IoC容器统一管理Service组件，利用声明式事务确保收费、车位状态变更等操作的数据一致性；数据持久层基于Hibernate实现对象关系映射，通过实体类映射数据库表，并借助HQL完成复杂查询。

技术栈配置如下：

<dependencies>
    <!-- Struts2核心 -->
    <dependency>
        <groupId>org.apache.struts</groupId>
        <artifactId>struts2-core</artifactId>
        <version>2.5.30</version>
    </dependency>

    <!-- Spring框架 -->
    <dependency>
        <groupId>org.springframework</groupId>
        <artifactId>spring-context</artifactId>
        <version>5.3.18</version>
    </dependency>

    <!-- Hibernate ORM -->
    <dependency>
        <groupId>org.hibernate</groupId>
        <artifactId>hibernate-core</artifactId>
        <version>5.6.7.Final</version>
    </dependency>

    <!-- MySQL驱动 -->
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <version>8.0.29</version>
    </dependency>
</dependencies>

数据库设计亮点分析

停车记录表（t_carstop）的设计优化

t_carstop表作为系统的核心业务表，其设计体现了多重优化考虑：

CREATE TABLE `t_carstop` (
  `stopId` int(11) NOT NULL AUTO_INCREMENT COMMENT '记录编号',
  `carNumber` varchar(20) DEFAULT NULL COMMENT '车牌号',
  `carType` int(11) DEFAULT NULL COMMENT '车辆类型',
  `owner` varchar(20) DEFAULT NULL COMMENT '车主',
  `cardNumber` varchar(30) DEFAULT NULL COMMENT '卡号',
  `startTime` varchar(20) DEFAULT NULL COMMENT '开始时间',
  `endTime` varchar(20) DEFAULT NULL COMMENT '结束时间',
  `stopDuration` float DEFAULT NULL COMMENT '停车时长',
  `carPositionObj` int(11) DEFAULT NULL COMMENT '所在车位',
  `stopCost` float DEFAULT NULL COMMENT '停车费用',
  PRIMARY KEY (`stopId`),
  KEY `FK3FC77D0B9F1D10B5` (`carPositionObj`),
  KEY `FK3FC77D0B96E09FA` (`carType`),
  CONSTRAINT `FK3FC77D0B96E09FA` FOREIGN KEY (`carType`) REFERENCES `t_cartype` (`carTypeId`),
  CONSTRAINT `FK3FC77D0B9F1D10B5` FOREIGN KEY (`carPositionObj`) REFERENCES `t_carposition` (`positionId`)
) ENGINE=InnoDB AUTO_INCREMENT=6 DEFAULT CHARSET=utf8 COMMENT='停车记录表'

设计亮点分析：

  1. 索引策略优化：为carPositionObj和carType字段建立了外键索引，显著提升了车位查询和车辆类型统计的性能
  2. 数据类型精准选择：stopDuration使用float类型精确存储停车时长，stopCost同样使用float确保费用计算的精度
  3. 外键约束完整性：通过FOREIGN KEY约束确保数据的一致性，防止无效的车位或车辆类型记录

区域信息表（t_areainfo）的定价策略设计

CREATE TABLE `t_areainfo` (
  `areaId` int(11) NOT NULL AUTO_INCREMENT COMMENT '区域编号',
  `areaName` varchar(40) DEFAULT NULL COMMENT '区域名称',
  `price` float DEFAULT NULL COMMENT '价格',
  PRIMARY KEY (`areaId`)
) ENGINE=InnoDB AUTO_INCREMENT=4 DEFAULT CHARSET=utf8 COMMENT='区域信息表'

该表采用简洁高效的设计，支持不同区域差异化定价策略。price字段的float类型设计为后续实现动态调价功能预留了扩展空间。

用户权限分离设计

系统通过t_userinfo和admin表的分离设计，实现了操作员与管理员角色的权限隔离：

CREATE TABLE `t_userinfo` (
  `user_name` varchar(20) NOT NULL COMMENT '用户名',
  `password` varchar(20) DEFAULT NULL COMMENT '密码',
  `name` varchar(20) DEFAULT NULL COMMENT '姓名',
  `sex` varchar(4) DEFAULT NULL COMMENT '性别',
  `birthday` varchar(20) DEFAULT NULL COMMENT '生日',
  `userPhoto` varchar(50) DEFAULT NULL COMMENT '用户照片',
  `telephone` varchar(20) DEFAULT NULL COMMENT '电话',
  `memo` longtext DEFAULT NULL COMMENT '备注',
  PRIMARY KEY (`user_name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用户信息表'

CREATE TABLE `admin` (
  `username` varchar(20) NOT NULL COMMENT '用户名',
  `password` varchar(20) DEFAULT NULL COMMENT '密码',
  PRIMARY KEY (`username`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='管理员表'

这种设计确保了系统安全性和数据隔离性，管理员表仅保留核心认证信息，而操作员表包含完整的个人信息管理功能。

核心功能实现

1. 智能计费引擎实现

系统的核心计费功能通过Service层实现复杂的费用计算逻辑：

@Service
@Transactional
public class BillingService {

    @Autowired
    private ParkingRecordDAO parkingRecordDAO;

    @Autowired
    private AreaInfoDAO areaInfoDAO;

    public float calculateParkingFee(String carNumber, Date exitTime) {
        ParkingRecord record = parkingRecordDAO.findByCarNumberAndExitTimeIsNull(carNumber);
        if (record == null) {
            throw new BusinessException("未找到该车辆的停车记录");
        }

        AreaInfo area = areaInfoDAO.findById(record.getAreaId());
        long duration = calculateDuration(record.getStartTime(), exitTime);

        // 分段计费逻辑
        float fee = 0;
        if (duration <= 60) { // 首小时
            fee = area.getFirstHourPrice();
        } else {
            fee = area.getFirstHourPrice() +
                  (float) Math.ceil((duration - 60) / 60.0) * area.getAdditionalHourPrice();
        }

        record.setStopCost(fee);
        record.setEndTime(exitTime);
        record.setStopDuration(duration / 60.0f); // 转换为小时

        parkingRecordDAO.update(record);
        return fee;
    }

    private long calculateDuration(Date startTime, Date endTime) {
        return (endTime.getTime() - startTime.getTime()) / (1000 * 60); // 返回分钟数
    }
}

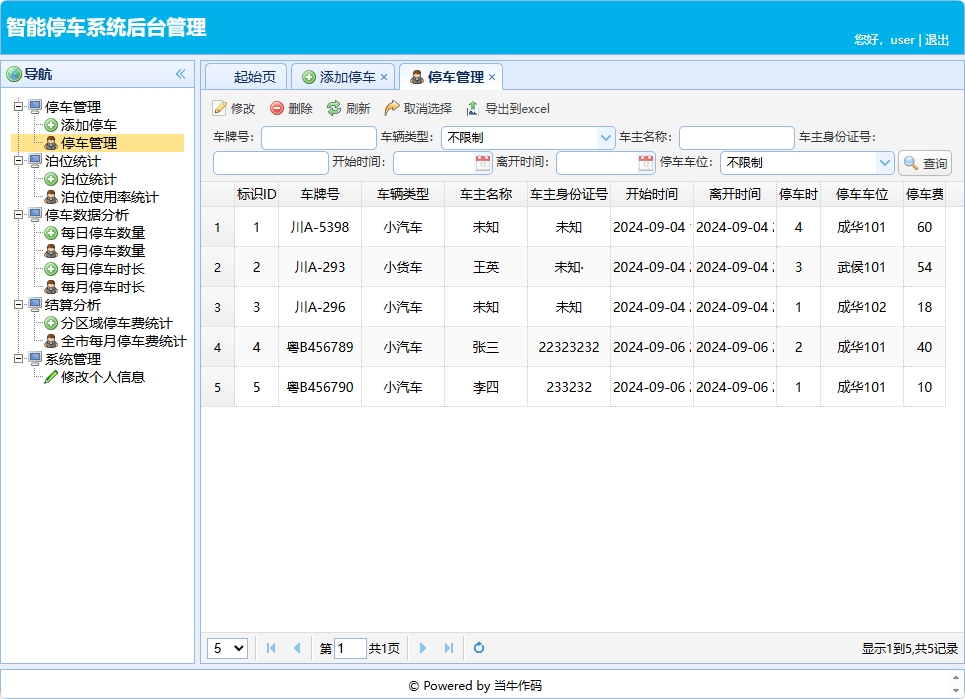

智能计费界面

2. 车位状态实时监控

通过Hibernate实现车位状态的实时查询和更新：

@Entity
@Table(name = "t_carposition")
public class CarPosition {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Integer positionId;

    @Column(name = "positionName")
    private String positionName;

    @Column(name = "areaObj")
    private Integer areaObj;

    @Column(name = "positionState")
    private String positionState; // 空闲、占用、维修中

    @OneToMany(mappedBy = "carPositionObj")
    private Set<CarStop> carStops;

    // getter和setter方法
}

@Repository
public class CarPositionDAOImpl implements CarPositionDAO {

    @Autowired
    private SessionFactory sessionFactory;

    @Override
    public List<CarPosition> findAvailablePositions(Integer areaId) {
        String hql = "FROM CarPosition WHERE areaObj = :areaId AND positionState = '空闲'";
        Query<CarPosition> query = sessionFactory.getCurrentSession().createQuery(hql, CarPosition.class);
        query.setParameter("areaId", areaId);
        return query.list();
    }

    @Override
    @Transactional
    public void updatePositionState(Integer positionId, String state) {
        String hql = "UPDATE CarPosition SET positionState = :state WHERE positionId = :positionId";
        Query query = sessionFactory.getCurrentSession().createQuery(hql);
        query.setParameter("state", state);
        query.setParameter("positionId", positionId);
        query.executeUpdate();
    }
}

车位管理界面

3. 统计分析功能实现

系统提供多维度数据统计，支持决策分析：

@Controller
public class StatisticsAction extends ActionSupport {

    private StatisticsService statisticsService;
    private List<DailyStats> dailyStatsList;
    private Date startDate;
    private Date endDate;

    public String dailyParkingStats() {
        dailyStatsList = statisticsService.getDailyParkingStats(startDate, endDate);
        return SUCCESS;
    }

    public String monthlyFeeStats() {
        // 月费用统计逻辑
        return SUCCESS;
    }

    // getter和setter方法
}

@Service
public class StatisticsServiceImpl implements StatisticsService {

    @Autowired
    private ParkingRecordDAO parkingRecordDAO;

    @Override
    public List<DailyStats> getDailyParkingStats(Date startDate, Date endDate) {
        String hql = "SELECT new com.edu.dto.DailyStats(CAST(p.startTime AS date), " +
                     "COUNT(p.stopId), SUM(p.stopCost)) " +
                     "FROM ParkingRecord p " +
                     "WHERE p.startTime BETWEEN :startDate AND :endDate " +
                     "GROUP BY CAST(p.startTime AS date) " +
                     "ORDER BY CAST(p.startTime AS date)";

        Query<DailyStats> query = sessionFactory.getCurrentSession().createQuery(hql, DailyStats.class);
        query.setParameter("startDate", startDate);
        query.setParameter("endDate", endDate);

        return query.list();
    }
}

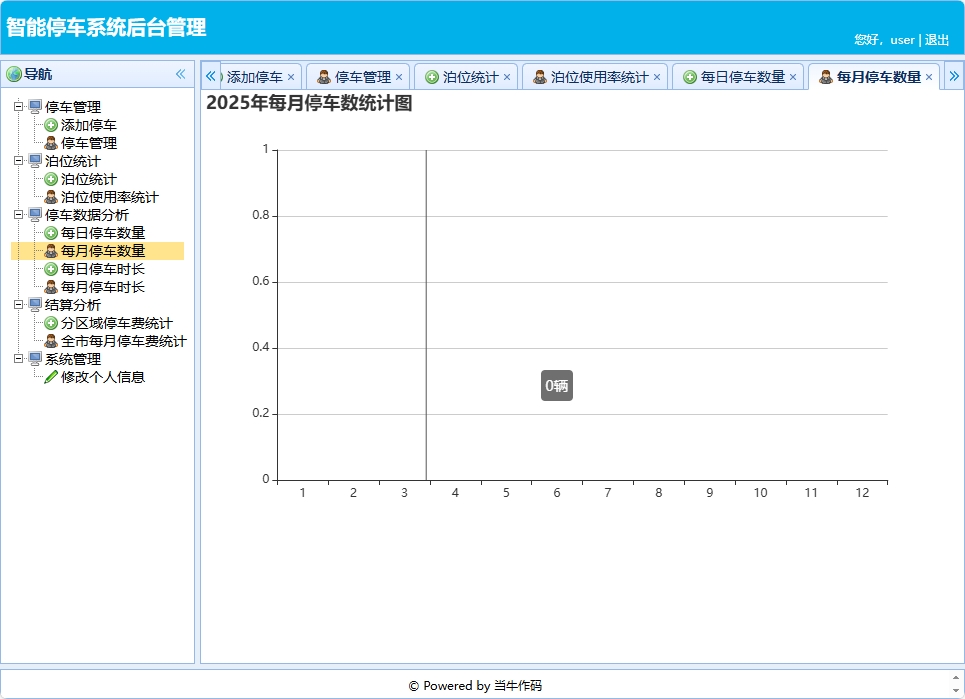

统计分析界面

4. 用户权限管理

基于Struts2拦截器实现细粒度的权限控制：

<!-- struts.xml配置 -->
<package name="secure" extends="struts-default" namespace="/secure">
    <interceptors>
        <interceptor name="authInterceptor" class="com.edu.interceptor.AuthInterceptor"/>
        <interceptor-stack name="secureStack">
            <interceptor-ref name="authInterceptor"/>
            <interceptor-ref name="defaultStack"/>
        </interceptor-stack>
    </interceptors>

    <default-interceptor-ref name="secureStack"/>

    <action name="parkingManagement" class="parkingAction" method="manage">
        <result name="success">/secure/parking_management.jsp</result>
        <result name="error">/login.jsp</result>
    </action>
</package>

public class AuthInterceptor extends AbstractInterceptor {

    @Override
    public String intercept(ActionInvocation invocation) throws Exception {
        Map<String, Object> session = invocation.getInvocationContext().getSession();
        String username = (String) session.get("username");
        String userType = (String) session.get("userType");

        if (username == null) {
            return "login";
        }

        // 检查权限
        String actionName = invocation.getProxy().getActionName();
        if (!hasPermission(userType, actionName)) {
            return "noPermission";
        }

        return invocation.invoke();
    }

    private boolean hasPermission(String userType, String actionName) {
        // 权限验证逻辑
        return true;
    }
}

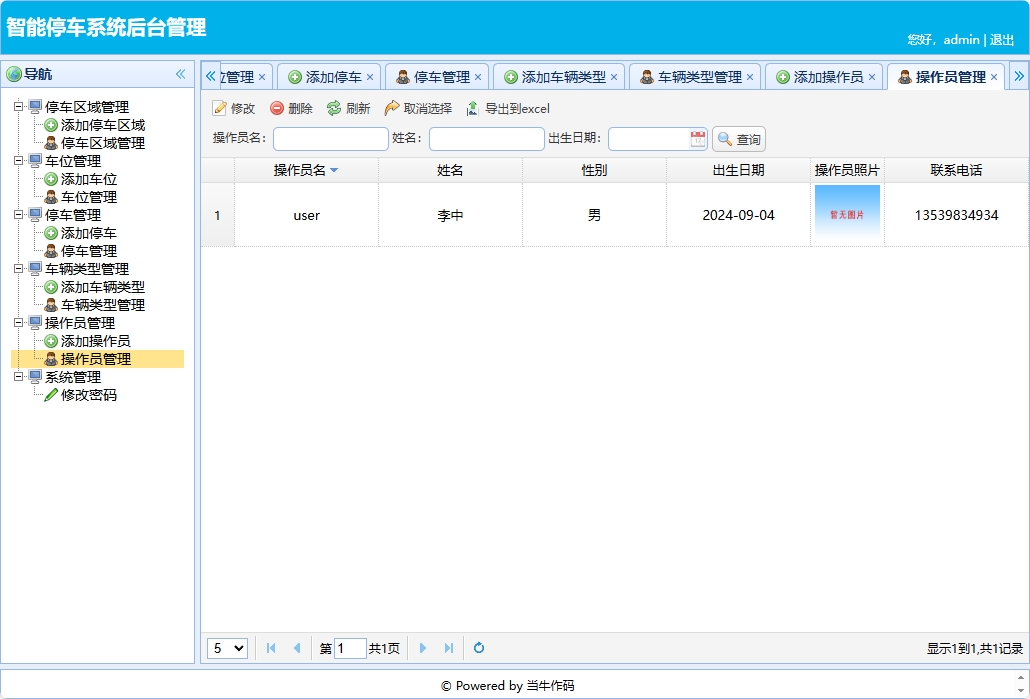

权限管理界面

实体模型设计

系统采用标准的JPA注解进行实体映射，确保对象关系的一致性：

@Entity
@Table(name = "t_carstop")
public class CarStop {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    @Column(name = "stopId")
    private Integer stopId;

    @Column(name = "carNumber")
    private String carNumber;

    @ManyToOne
    @JoinColumn(name = "carType")
    private CarType carType;

    @Column(name = "owner")
    private String owner;

    @Column(name = "startTime")
    private String startTime;

    @Column(name = "endTime")
    private String endTime;

    @Column(name = "stopDuration")
    private Float stopDuration;

    @ManyToOne
    @JoinColumn(name = "carPositionObj")
    private CarPosition carPosition;

    @Column(name = "stopCost")
    private Float stopCost;

    // 构造函数、getter和setter方法
    public CarStop() {}

    public CarStop(String carNumber, CarType carType, String startTime) {
        this.carNumber = carNumber;
        this.carType = carType;
        this.startTime = startTime;
    }

    // 其他getter和setter方法...
}

功能展望与优化方向

1. 引入Redis缓存提升性能

@Service
public class CachedParkingService {

    @Autowired
    private RedisTemplate<String, Object> redisTemplate;

    @Autowired
    private ParkingRecordDAO parkingRecordDAO;

    @Cacheable(value = "parkingStats", key = "#areaId + '_' + #date")
    public ParkingStats getDailyStats(Integer areaId, Date date) {
        // 数据库查询逻辑
        return parkingRecordDAO.getStatsByAreaAndDate(areaId, date);
    }

    @CacheEvict(value = "parkingStats", key = "#areaId + '_' + #date")
    public void refreshStatsCache(Integer areaId, Date date) {
        // 缓存清除逻辑
    }
}

2. 微服务架构改造

将单体应用拆分为车位管理、计费服务、用户服务等微服务，通过Spring Cloud实现服务治理和分布式部署。

3. 移动端适配与无感支付

开发微信小程序和APP，集成车牌识别和无感支付功能，提升用户体验。

4. 大数据分析平台

集成Apache Spark进行停车行为分析，预测高峰时段和车位需求，为运营决策提供数据支持。

5. IoT设备集成

通过物联网技术连接车位传感器、道闸设备，实现真正的智能化管理。

总结

该智慧停车管理平台通过SSH框架的有机整合，构建了一个稳定、高效、可扩展的停车场管理系统。系统在数据库设计上体现了良好的规范化程度和性能优化考虑，在功能实现上覆盖了从车辆入场到费用结算的全业务流程。基于当前架构，通过引入缓存、微服务改造、移动端适配等优化措施，可以进一步提升系统的性能和用户体验，为停车场运营管理提供更加智能化的解决方案。

本文关键词
SSH框架智慧停车场收费管理系统源码解析数据库设计
