在高校科研管理领域，实验室设备的有效利用一直是提升科研效率的关键环节。传统模式下，设备预约依赖手工登记、电话沟通或邮件往来，不仅流程繁琐、信息不透明，还容易导致设备使用冲突、闲置率高、管理成本大等问题。针对这些痛点，我们设计并实现了一套基于SSH（Struts2 + Spring + Hibernate）架构的智能实验室资源调度平台，通过信息化手段实现设备资源的集中化管理、在线预约和状态监控。
系统采用经典的三层架构设计，各层职责明确，耦合度低。表现层使用Struts2框架处理用户交互，通过Action类接收前端请求，利用OGNL表达式和标签库简化JSP视图的数据绑定；业务逻辑层由Spring框架的IoC容器统一管理Service组件，通过声明式事务管理确保核心业务操作的原子性；数据持久层基于Hibernate实现对象关系映射，通过HQL封装复杂查询，有效提升了开发效率和系统可维护性。
数据库架构设计与核心表分析
数据库设计包含14张核心表，支撑了用户管理、设备管理、预约流程、状态跟踪等完整业务逻辑。以下是几个关键表的结构分析：
设备信息表（equipment） 的设计充分考虑了设备管理的全生命周期需求：
CREATE TABLE equipment (
equipment_id INT AUTO_INCREMENT PRIMARY KEY,
equipment_name VARCHAR(100) NOT NULL,
laboratory_id INT NOT NULL,
model VARCHAR(50),
specification TEXT,
purchase_date DATE,
status ENUM('可用','维修中','已报废','预约中') DEFAULT '可用',
tech_parameters JSON,
FOREIGN KEY (laboratory_id) REFERENCES laboratory(lab_id)
);
该表通过status字段的枚举类型精确控制设备状态流转，tech_parameters字段采用JSON格式存储技术参数，既保证了结构化查询能力，又提供了足够的灵活性来容纳不同设备的差异化参数。与实验室表的外键关联确保了设备归属的明确性。
设备预约记录表（reservation_record） 的设计体现了复杂业务规则的实现：
CREATE TABLE reservation_record (
record_id INT AUTO_INCREMENT PRIMARY KEY,
equipment_id INT NOT NULL,
user_id INT NOT NULL,
start_time DATETIME NOT NULL,
end_time DATETIME NOT NULL,
apply_time DATETIME DEFAULT CURRENT_TIMESTAMP,
status ENUM('待审核','已通过','已拒绝','已完成','已取消') DEFAULT '待审核',
purpose TEXT,
auditor_id INT,
audit_time DATETIME,
FOREIGN KEY (equipment_id) REFERENCES equipment(equipment_id),
FOREIGN KEY (user_id) REFERENCES user(user_id)
);
该表通过精确的时间字段设计（start_time、end_time、apply_time、audit_time）完整记录了预约生命周期，status字段的五种状态覆盖了业务全流程。双外键设计确保了数据一致性，为后续的统计分析提供了坚实基础。
用户表（user） 采用单表多角色设计：
CREATE TABLE user (
user_id INT AUTO_INCREMENT PRIMARY KEY,
username VARCHAR(50) UNIQUE NOT NULL,
password VARCHAR(100) NOT NULL,
real_name VARCHAR(50) NOT NULL,
role ENUM('学生','教师','管理员') NOT NULL,
department VARCHAR(100),
contact_phone VARCHAR(20),
email VARCHAR(100)
);
通过role字段区分三种用户角色，在保证数据一致性的同时简化了权限管理逻辑。这种设计避免了多表关联查询的复杂性，通过业务逻辑层实现角色差异化功能。
核心功能模块深度解析

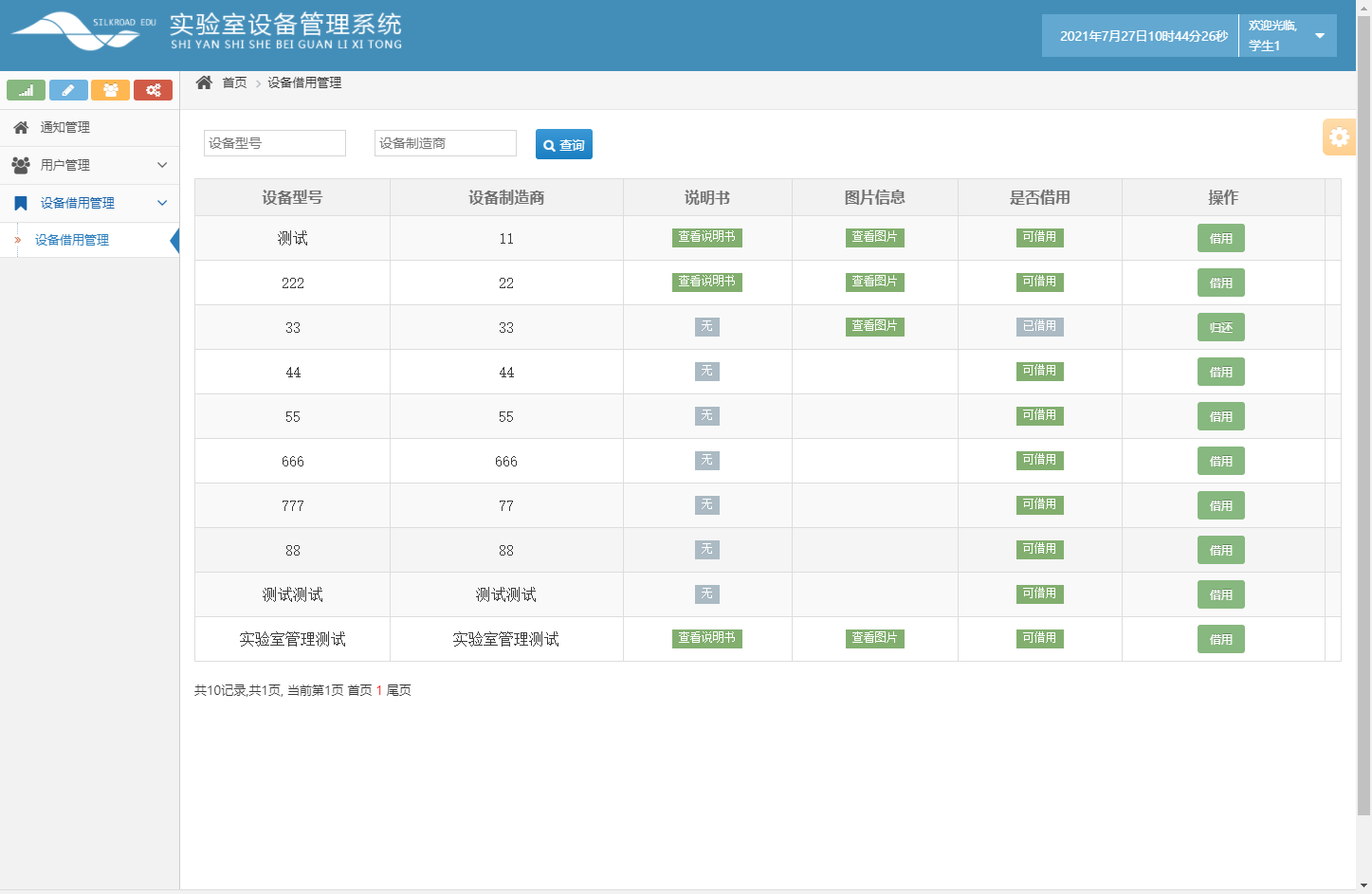

1. 智能设备预约与冲突检测机制
设备预约是系统的核心功能，其实现涉及复杂的时间冲突检测和状态管理。前端通过日历组件直观展示设备可用时段，后端通过精确的HQL查询确保预约的合理性。
预约冲突检测的核心代码实现：
@Service
@Transactional
public class ReservationServiceImpl implements ReservationService {
@Autowired
private ReservationDao reservationDao;
@Override
public boolean checkTimeConflict(Integer equipmentId, Date startTime, Date endTime) {
String hql = "SELECT COUNT(r) FROM ReservationRecord r WHERE r.equipment.equipmentId = :equipmentId " +
"AND r.status IN ('待审核', '已通过') " +
"AND ((r.startTime BETWEEN :startTime AND :endTime) OR " +
"(r.endTime BETWEEN :startTime AND :endTime) OR " +
"(:startTime BETWEEN r.startTime AND r.endTime))";
Long conflictCount = reservationDao.countByHql(hql,
Map.of("equipmentId", equipmentId,
"startTime", startTime,
"endTime", endTime));
return conflictCount > 0;
}
@Override
public ReservationResult submitReservation(ReservationRecord record) {
if (checkTimeConflict(record.getEquipment().getEquipmentId(),
record.getStartTime(), record.getEndTime())) {
return ReservationResult.error("该时间段设备已被预约");
}
record.setStatus(ReservationStatus.PENDING);
record.setApplyTime(new Date());
reservationDao.save(record);
return ReservationResult.success("预约申请提交成功，等待审核");
}
}
该功能通过HQL的时间区间重叠检测算法，确保同一设备在相同时段内只能有一个有效预约。Spring的声明式事务管理保证了在并发场景下数据的一致性。
2. 多角色权限管理与工作流引擎
系统基于RBAC（基于角色的访问控制）模型实现精细化的权限管理。不同角色拥有差异化的操作权限和数据视图，工作流引擎驱动预约审核流程的自动化流转。
权限拦截器的Struts2实现：
public class AuthorizationInterceptor extends AbstractInterceptor {
private static final Map<Role, Set<String>> ROLE_PERMISSIONS = Map.of(
Role.STUDENT, Set.of("/reservation/*", "/equipment/list", "/profile/*"),
Role.TEACHER, Set.of("/reservation/*", "/equipment/*", "/approval/*", "/lab/*"),
Role.ADMIN, Set.of("/*")
);
@Override
public String intercept(ActionInvocation invocation) throws Exception {
String actionName = invocation.getProxy().getActionName();
HttpSession session = ServletActionContext.getRequest().getSession();
User user = (User) session.getAttribute("currentUser");
if (user == null) {
return "login";
}
if (!hasPermission(user.getRole(), actionName)) {
return "unauthorized";
}
return invocation.invoke();
}
private boolean hasPermission(Role role, String action) {
return ROLE_PERMISSIONS.get(role).stream()
.anyMatch(pattern -> action.matches(pattern.replace("*", ".*")));
}
}

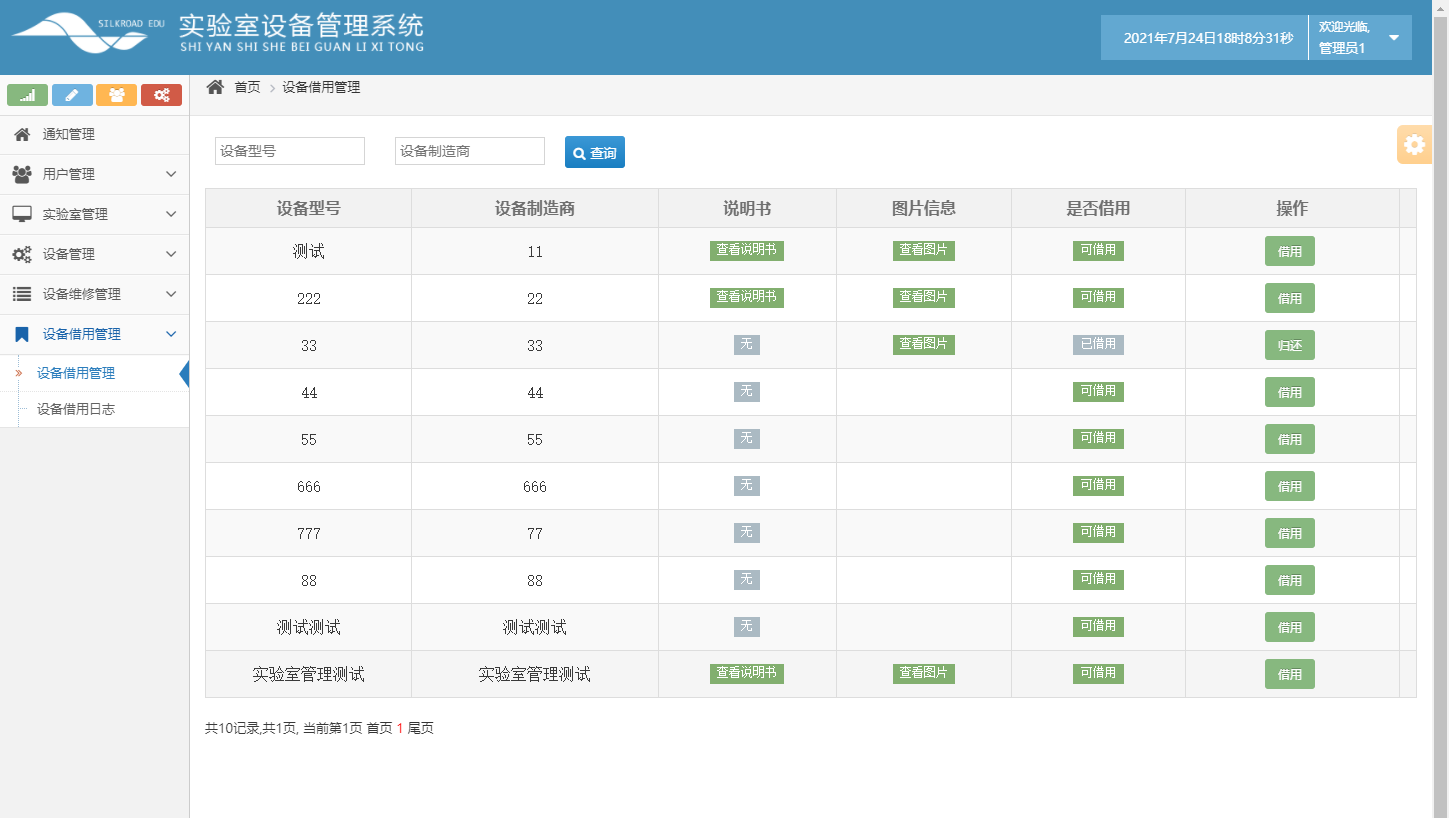

预约审核工作流的Service层实现：
@Service
@Transactional
public class ApprovalWorkflowService {
@Autowired
private ReservationDao reservationDao;
@Autowired
private NotificationService notificationService;
public void processApproval(Integer recordId, Boolean approved, String comments, User auditor) {
ReservationRecord record = reservationDao.findById(recordId);
if (approved) {
record.setStatus(ReservationStatus.APPROVED);
record.setAuditor(auditor);
record.setAuditTime(new Date());
// 自动通知预约用户
notificationService.sendNotification(record.getUser(),
"设备预约审核通过",
String.format("您对%s的预约申请已通过审核", record.getEquipment().getEquipmentName()));
} else {
record.setStatus(ReservationStatus.REJECTED);
record.setAuditor(auditor);
record.setAuditTime(new Date());
notificationService.sendNotification(record.getUser(),
"设备预约审核未通过",
String.format("您对%s的预约申请未通过审核，原因：%s",
record.getEquipment().getEquipmentName(), comments));
}
reservationDao.update(record);
}
}

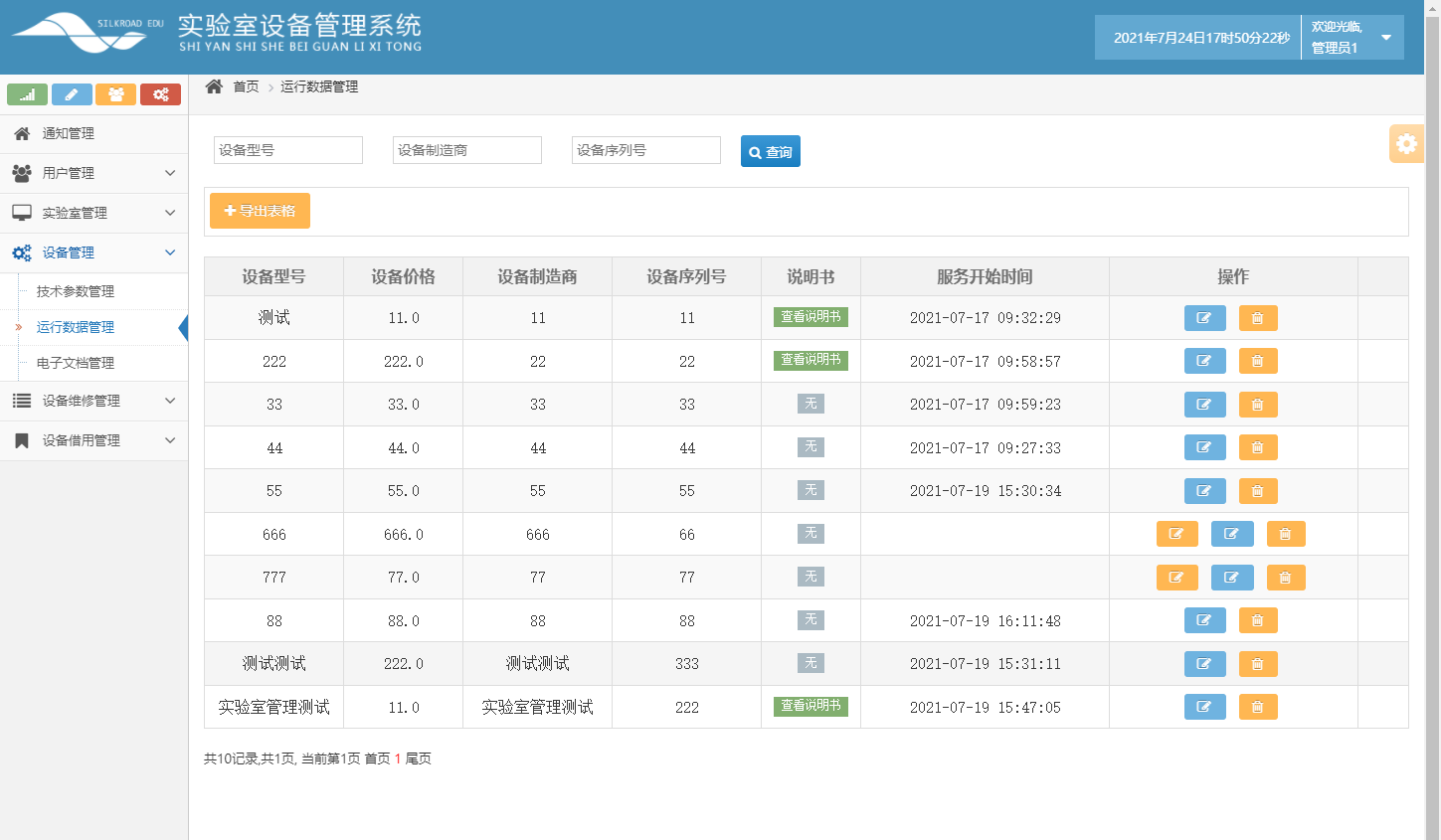

3. 设备状态实时监控与预警系统
系统通过状态机模式管理设备生命周期，实时监控设备使用状态，并在异常情况发生时触发预警机制。
设备状态管理的Hibernate实体设计：
@Entity
@Table(name = "equipment")
public class Equipment implements Serializable {
@Id
@GeneratedValue(strategy = GenerationType.IDENTITY)
private Integer equipmentId;
private String equipmentName;
@ManyToOne
@JoinColumn(name = "laboratory_id")
private Laboratory laboratory;
@Enumerated(EnumType.STRING)
private EquipmentStatus status;
@Type(type = "json")
@Column(columnDefinition = "json")
private Map<String, Object> techParameters;
@OneToMany(mappedBy = "equipment")
private Set<ReservationRecord> reservations;
@OneToMany(mappedBy = "equipment")
private Set<MaintenanceRecord> maintenanceRecords;
// 状态转换业务逻辑
public boolean canBeReserved() {
return status == EquipmentStatus.AVAILABLE;
}
public void markUnderMaintenance() {
if (status != EquipmentStatus.SCRAPPED) {
status = EquipmentStatus.UNDER_MAINTENANCE;
}
}
}
设备使用统计的复杂查询实现：
@Repository
public class EquipmentStatisticsDaoImpl extends HibernateDaoSupport implements EquipmentStatisticsDao {
public EquipmentUsageStats getUsageStats(Integer equipmentId, Date startDate, Date endDate) {
String hql = "SELECT NEW com.lab.system.dto.EquipmentUsageStats(" +
"e.equipmentId, e.equipmentName, " +
"COUNT(r.recordId), " +
"SUM(CASE WHEN r.status = '已完成' THEN 1 ELSE 0 END), " +
"AVG(TIMESTAMPDIFF(HOUR, r.startTime, r.endTime))) " +
"FROM Equipment e LEFT JOIN e.reservations r " +
"WHERE e.equipmentId = :equipmentId " +
"AND r.startTime BETWEEN :startDate AND :endDate " +
"GROUP BY e.equipmentId, e.equipmentName";
return (EquipmentUsageStats) getHibernateTemplate().execute(session ->
session.createQuery(hql, EquipmentUsageStats.class)
.setParameter("equipmentId", equipmentId)
.setParameter("startDate", startDate)
.setParameter("endDate", endDate)
.uniqueResult());
}
}

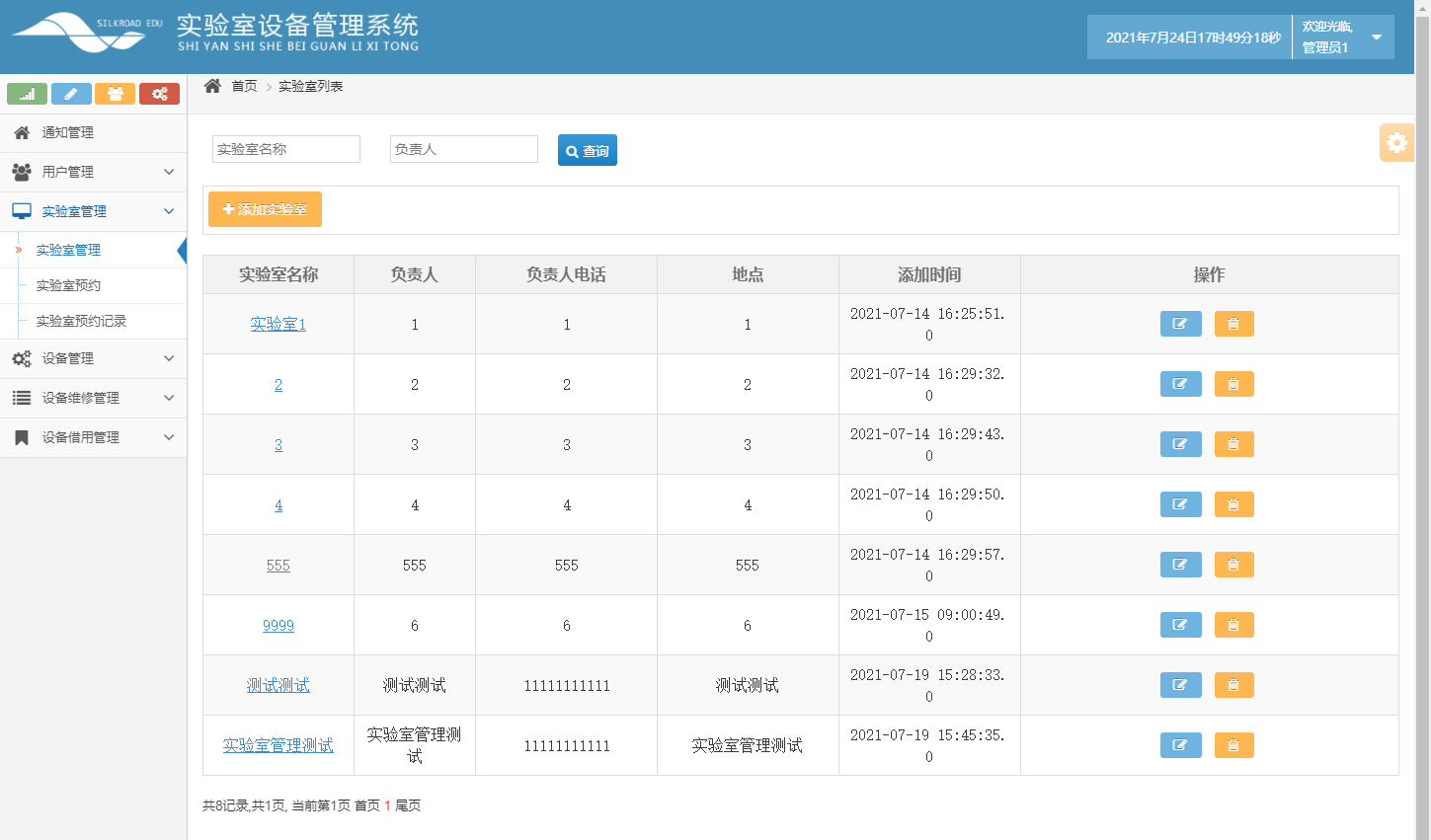

4. 实验室资源综合管理模块
实验室作为设备的容器，其管理涉及空间分配、设备布局、环境监控等多维度信息。系统通过实验室-设备的层级关系实现资源的立体化管理。
实验室管理Action类的Struts2实现：
public class LaboratoryManagementAction extends ActionSupport {
private LaboratoryService laboratoryService;
private List<Laboratory> laboratoryList;
private Laboratory laboratory;
private Integer labId;
@Autowired
public void setLaboratoryService(LaboratoryService laboratoryService) {
this.laboratoryService = laboratoryService;
}
public String list() {
laboratoryList = laboratoryService.getAllLaboratories();
return SUCCESS;
}
public String load() {
laboratory = laboratoryService.getLaboratoryById(labId);
return SUCCESS;
}
public String save() {
try {
laboratoryService.saveLaboratory(laboratory);
addActionMessage("实验室信息保存成功");
} catch (Exception e) {
addActionError("保存失败: " + e.getMessage());
return INPUT;
}
return SUCCESS;
}
// getters and setters
}
对应的JSP视图通过Struts2标签库实现数据绑定：
<%@ taglib prefix="s" uri="/struts-tags" %>
<div class="laboratory-form">
<s:form action="laboratory-save" method="post">
<s:hidden name="laboratory.labId"/>
<s:textfield name="laboratory.labName" label="实验室名称" required="true"/>
<s:textfield name="laboratory.location" label="位置" required="true"/>
<s:textarea name="laboratory.description" label="描述" rows="4"/>
<s:select name="laboratory.manager.userId" list="availableManagers"
listKey="userId" listValue="realName" label="负责人"/>
<s:submit value="保存" cssClass="btn btn-primary"/>
</s:form>
</div>
实体关系模型与业务对象设计
系统的领域模型通过Hibernate注解实现了对象关系映射，建立了清晰的实体关系图。核心实体包括User、Equipment、Laboratory、ReservationRecord、MaintenanceRecord等，它们之间的关系构成了系统的业务基础。
用户与预约记录的一对多关系映射：
@Entity
@Table(name = "user")
public class User implements Serializable {
@Id
@GeneratedValue(strategy = GenerationType.IDENTITY)
private Integer userId;
private String username;
private String password;
private String realName;
@Enumerated(EnumType.STRING)
private UserRole role;
@OneToMany(mappedBy = "user", cascade = CascadeType.ALL)
private Set<ReservationRecord> reservations = new HashSet<>();
@OneToMany(mappedBy = "auditor")
private Set<ReservationRecord> auditedRecords = new HashSet<>();
// 业务方法
public boolean canApproveReservations() {
return role == UserRole.TEACHER || role == UserRole.ADMIN;
}
}
复杂的设备状态查询接口设计：
public interface EquipmentRepository extends JpaRepository<Equipment, Integer> {
@Query("SELECT e FROM Equipment e WHERE e.laboratory.labId = :labId AND e.status = '可用'")
List<Equipment> findAvailableByLaboratory(@Param("labId") Integer labId);
@Query("SELECT e FROM Equipment e JOIN e.reservations r " +
"WHERE r.startTime <= :endTime AND r.endTime >= :startTime " +
"AND r.status IN ('待审核', '已通过')")
List<Equipment> findBusyEquipmentInTimeRange(@Param("startTime") Date startTime,
@Param("endTime") Date endTime);
@Query(value = "SELECT e.equipment_name, COUNT(r.record_id) as usage_count " +
"FROM equipment e LEFT JOIN reservation_record r ON e.equipment_id = r.equipment_id " +
"WHERE r.status = '已完成' AND r.end_time BETWEEN :start AND :end " +
"GROUP BY e.equipment_id ORDER BY usage_count DESC",
nativeQuery = true)
List<Object[]> findEquipmentUsageRanking(@Param("start") Date start,
@Param("end") Date end);
}
系统优化与功能扩展展望
基于现有架构，系统具备良好的扩展性，未来可从以下几个方向进行深度优化：
1. 微服务架构重构 将单体应用拆分为用户服务、设备服务、预约服务、通知服务等微服务模块。使用Spring Cloud技术栈实现服务注册发现、配置中心、API网关等功能，提升系统弹性和可维护性。
2. 智能排期算法集成 引入约束规划算法（如Google OR-Tools）解决复杂预约冲突问题。针对多设备、多用户的协同实验需求，实现智能化的实验计划排期优化。
3. 物联网设备集成 通过MQTT协议对接设备传感器，实时采集设备运行状态、使用时长、环境参数等数据。建立设备健康度评估模型，实现预测性维护。
4. 大数据分析平台 集成Apache Spark或Flink构建流式处理管道，对设备使用数据进行实时分析。通过机器学习算法识别使用模式异常，优化资源配置策略。
5. 移动端应用扩展 开发基于React Native或Flutter的跨平台移动应用，支持扫码预约、消息推送、移动审批等功能，提升用户体验。
6. 区块链存证系统 针对贵重设备的使用记录，引入区块链技术实现操作日志的不可篡改存证，增强审计追溯能力。
系统通过SSH框架的成熟组合，构建了稳定可靠的基础架构。分层设计使得各模块职责清晰，接口明确，为后续的功能扩展和技术升级奠定了坚实基础。Hibernate的ORM机制简化了数据访问层开发，Spring的IoC和AOP特性实现了业务组件的解耦和复用，Struts2的MVC模式确保了前后端交互的规范性。这种架构选择在保证系统功能完整性的同时，也提供了良好的技术演进路径。
