在医疗信息化快速发展的今天，传统线下挂号模式暴露出的效率瓶颈日益凸显。患者为挂一个专家号往往需要清晨甚至凌晨到医院排队，耗费大量时间与精力，而医院方也面临着现场秩序维护难、资源分配不均衡等管理压力。针对这一行业痛点，我们设计并实现了一套基于SSH（Struts2 + Spring + Hibernate）技术栈的智能门诊预约服务平台。该平台旨在通过数字化手段重构门诊预约流程，为患者提供全天候的便捷预约服务，同时助力医疗机构提升运营效率与管理水平。
平台采用典型的多层架构设计，实现了表现层、业务逻辑层与数据持久层的清晰分离。表现层选用Struts2框架处理用户交互请求，其强大的拦截器机制为统一权限控制与数据验证提供了有力支持；业务逻辑层由Spring框架的IoC容器统一管理，通过依赖注入实现组件间的松耦合，显著增强了代码的可测试性与可维护性；数据持久层则基于Hibernate构建，将Java对象与关系型数据库表进行映射，简化了数据库操作并确保了数据一致性。整个系统前端采用JSP动态页面技术，结合HTML、CSS与JavaScript，构建了直观易用的用户界面。
数据库架构设计与核心表解析
系统底层依托MySQL数据库，共设计了7张核心数据表，支撑着平台的稳定运行。其ER关系设计严谨，清晰地反映了患者、医生、预约、科室等核心实体间的关联。以下重点分析几个关键表的结构设计亮点。
1. 预约记录表（appointment）
作为系统的业务核心，appointment表的设计直接关系到预约流程的准确性与完整性。其DDL定义如下：
CREATE TABLE `appointment` (
`appointment_id` int(11) NOT NULL AUTO_INCREMENT,
`patient_id` int(11) NOT NULL,
`doctor_id` int(11) NOT NULL,
`appointment_date` date NOT NULL,
`time_slot` varchar(50) NOT NULL,
`status` enum('pending','confirmed','cancelled','completed') NOT NULL DEFAULT 'pending',
`symptoms` text,
`created_time` datetime DEFAULT CURRENT_TIMESTAMP,
PRIMARY KEY (`appointment_id`),
KEY `fk_appointment_patient` (`patient_id`),
KEY `fk_appointment_doctor` (`doctor_id`),
CONSTRAINT `fk_appointment_doctor` FOREIGN KEY (`doctor_id`) REFERENCES `doctor` (`doctor_id`),
CONSTRAINT `fk_appointment_patient` FOREIGN KEY (`patient_id`) REFERENCES `patient` (`patient_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
设计亮点分析：
- 状态机设计：
status字段采用枚举类型，明确定义了预约的四个生命周期状态：“待确认”、“已确认”、“已取消”、“已完成”。这种设计不仅约束了数据的有效性，也为后续业务流程（如状态变更、统计查询）提供了清晰的逻辑基础。 - 时间维度分离：表结构将预约日期（
appointment_date）、具体时间段（time_slot）与记录创建时间（created_time）分开存储。这种设计便于实现“按日期查询排班”与“按创建时间追溯”等不同维度的业务需求。 - 外键约束保障数据完整性：通过外键约束，确保了每一条预约记录都关联到一个有效的患者（
patient_id）和医生（doctor_id），从根本上避免了脏数据的产生。
2. 医生信息表（doctor）
医生是提供医疗服务的主体，其信息表的设计注重专业性与可扩展性。
CREATE TABLE `doctor` (
`doctor_id` int(11) NOT NULL AUTO_INCREMENT,
`department_id` int(11) NOT NULL,
`name` varchar(100) NOT NULL,
`title` varchar(50) NOT NULL,
`specialty` varchar(200) DEFAULT NULL,
`bio` text,
`max_patients_per_slot` int(11) DEFAULT '10',
`is_available` tinyint(1) DEFAULT '1',
PRIMARY KEY (`doctor_id`),
KEY `fk_doctor_department` (`department_id`),
CONSTRAINT `fk_doctor_department` FOREIGN KEY (`department_id`) REFERENCES `department` (`department_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
设计亮点分析：
- 号源控制字段：
max_patients_per_slot字段用于控制医生在每个时间段内可接待的最大患者数，这是实现号源精细化管理的核心。管理员可根据医生实际接诊能力灵活调整此数值。 - 上下班状态标识：
is_available字段作为一个布尔标志，可以快速控制医生是否参与排班。当医生休假或暂停接诊时，可将其设置为0，系统前端将不再展示该医生的可预约时段。 - 专业信息详实：除了基本信息，
title（职称）、specialty（专长）和bio（简介）字段为患者选择医生提供了充分的决策依据，提升了用户体验。
核心功能实现与代码深度解析
1. 患者端：智能医生搜索与预约流程

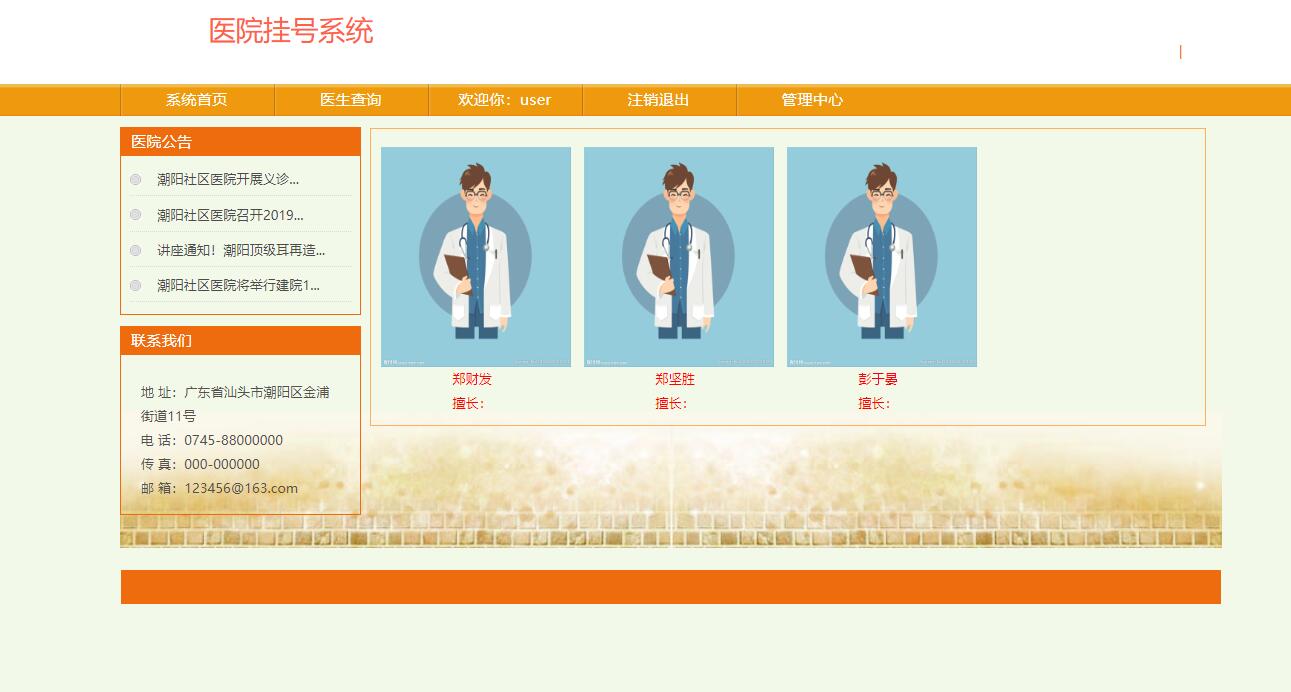

患者登录系统后，核心操作是查找合适的医生并完成预约。前端界面提供了按科室、医生姓名等多种筛选方式。
当患者提交搜索条件后，请求由Struts2的DoctorQueryAction处理。该Action通过Spring容器注入DoctorService业务组件，执行查询逻辑。
// DoctorQueryAction.java
public class DoctorQueryAction extends ActionSupport {
private DoctorService doctorService; // 由Spring依赖注入
private String departmentId;
private String doctorName;
private List<Doctor> doctorList; // 返回给页面的结果集
// Struts2 Action执行方法
public String execute() {
try {
DoctorQuery query = new DoctorQuery();
if (departmentId != null && !departmentId.trim().isEmpty()) {
query.setDepartmentId(Integer.parseInt(departmentId));
}
if (doctorName != null && !doctorName.trim().isEmpty()) {
query.setName(doctorName.trim());
}
// 调用业务层方法
doctorList = doctorService.findDoctorsByQuery(query);
return SUCCESS;
} catch (Exception e) {
addActionError("查询医生信息时发生错误。");
return ERROR;
}
}
// Getter and Setter 省略...
}
业务层DoctorServiceImpl通过Hibernate的Criteria API构建动态查询，确保查询的灵活性与效率。
// DoctorServiceImpl.java
@Service("doctorService")
@Transactional
public class DoctorServiceImpl implements DoctorService {
@Autowired
private DoctorDAO doctorDAO;
@Override
public List<Doctor> findDoctorsByQuery(DoctorQuery query) {
return doctorDAO.findByCriteria(query);
}
}
// DoctorDAOImpl.java
@Repository("doctorDAO")
public class DoctorDAOImpl extends BaseHibernateDAO implements DoctorDAO {
@SuppressWarnings("unchecked")
public List<Doctor> findByCriteria(DoctorQuery query) {
Criteria criteria = getSession().createCriteria(Doctor.class);
criteria.add(Restrictions.eq("isAvailable", true)); // 只查询可预约的医生
if (query.getDepartmentId() != null) {
criteria.add(Restrictions.eq("department.departmentId", query.getDepartmentId()));
}
if (query.getName() != null && !query.getName().isEmpty()) {
criteria.add(Restrictions.like("name", "%" + query.getName() + "%"));
}
// 可以添加更多查询条件，如按职称过滤等
criteria.addOrder(Order.asc("name")); // 按姓名排序
return criteria.list();
}
}

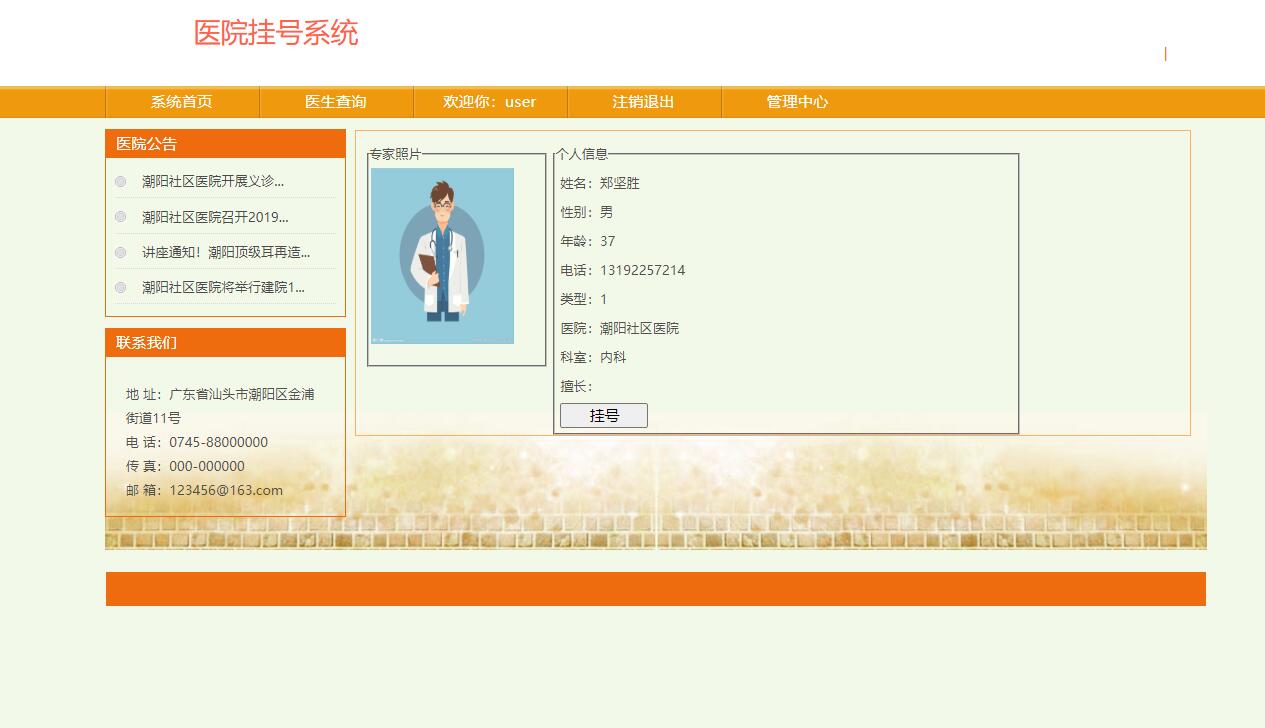

找到心仪的医生后，患者可以查看其详细资料并选择可预约的时间段进行挂号。
2. 预约提交与业务校验
患者选择时间点并填写症状后，点击提交。系统通过AppointmentAction处理预约请求，其中包含了复杂的业务逻辑校验。
// AppointmentAction.java
public class AppointmentAction extends ActionSupport {
private AppointmentService appointmentService;
private Integer doctorId;
private Date appointmentDate;
private String timeSlot;
private String symptoms;
private String result;
public String makeAppointment() {
// 1. 基础数据校验
if (doctorId == null || appointmentDate == null || timeSlot == null) {
addActionError("预约信息不完整。");
return INPUT;
}
// 获取当前登录的患者（从Session中）
Patient currentPatient = (Patient) ActionContext.getContext().getSession().get("currentUser");
try {
// 2. 调用业务服务，核心校验逻辑在此
Appointment newAppointment = appointmentService.createAppointment(
currentPatient.getPatientId(), doctorId, appointmentDate, timeSlot, symptoms);
if (newAppointment != null) {
result = "预约成功！您的预约号为：" + newAppointment.getAppointmentId();
return SUCCESS;
} else {
addActionError("预约失败，该时段号源可能已满或医生不可用。");
return ERROR;
}
} catch (BusinessException e) {
addActionError(e.getMessage());
return ERROR;
}
}
// 其他方法省略...
}
业务服务层AppointmentServiceImpl的createAppointment方法是整个预约流程的核心，它在一个声明式事务中执行，确保数据一致性。
// AppointmentServiceImpl.java
@Service("appointmentService")
@Transactional
public class AppointmentServiceImpl implements AppointmentService {
@Autowired
private AppointmentDAO appointmentDAO;
@Autowired
private DoctorService doctorService;
@Override
public Appointment createAppointment(Integer patientId, Integer doctorId,
Date date, String timeSlot, String symptoms) throws BusinessException {
// 1. 校验医生是否存在且可用
Doctor doctor = doctorService.getDoctorById(doctorId);
if (doctor == null || !doctor.getIsAvailable()) {
throw new BusinessException("指定的医生不存在或暂不可预约。");
}
// 2. 校验该医生在该时段是否已满员
Long currentCount = appointmentDAO.countAppointmentsByDoctorAndTime(doctorId, date, timeSlot);
if (currentCount >= doctor.getMaxPatientsPerSlot()) {
throw new BusinessException("您选择的时段号源已满，请选择其他时间。");
}
// 3. 校验该患者在同一天同一科室是否已有预约（防止重复预约）
boolean hasDuplicate = appointmentDAO.checkDuplicateAppointment(patientId, doctor.getDepartment().getDepartmentId(), date);
if (hasDuplicate) {
throw new BusinessException("您在同一天该科室已有预约，无法重复预约。");
}
// 4. 所有校验通过，创建预约对象并保存
Appointment appointment = new Appointment();
appointment.setPatient(new Patient(patientId)); // 设置患者（Hibernate会根据ID加载）
appointment.setDoctor(doctor);
appointment.setAppointmentDate(date);
appointment.setTimeSlot(timeSlot);
appointment.setSymptoms(symptoms);
appointment.setStatus(AppointmentStatus.PENDING); // 初始状态为待确认
appointmentDAO.save(appointment);
return appointment;
}
}
3. 管理端：医生与科室管理

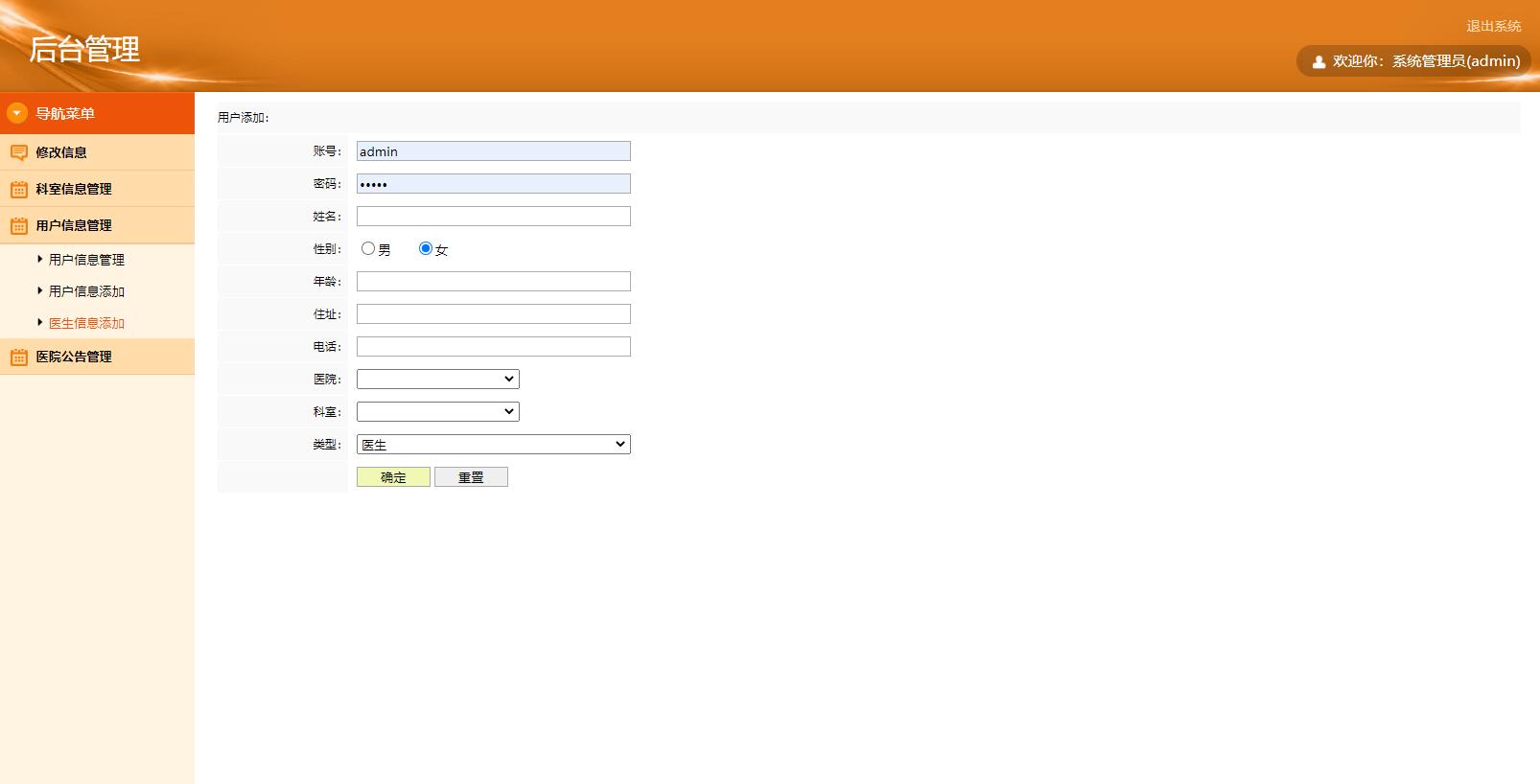

医院管理员拥有对系统基础数据进行维护的权限。医生信息管理界面允许管理员对医生档案进行增删改查操作。
对应的DoctorManageAction提供了列表查询和更新的功能。
// DoctorManageAction.java
public class DoctorManageAction extends ActionSupport {
private DoctorService doctorService;
private List<Doctor> allDoctors;
private Doctor doctor; // 用于接收编辑的医生对象
// 获取医生列表
public String list() {
allDoctors = doctorService.getAllDoctors();
return SUCCESS;
}
// 更新医生信息
public String update() {
if (doctor != null && doctor.getDoctorId() != null) {
try {
doctorService.updateDoctor(doctor);
addActionMessage("医生信息更新成功！");
return SUCCESS;
} catch (Exception e) {
addActionError("更新失败: " + e.getMessage());
}
}
return INPUT;
}
// Getter and Setter 省略...
}

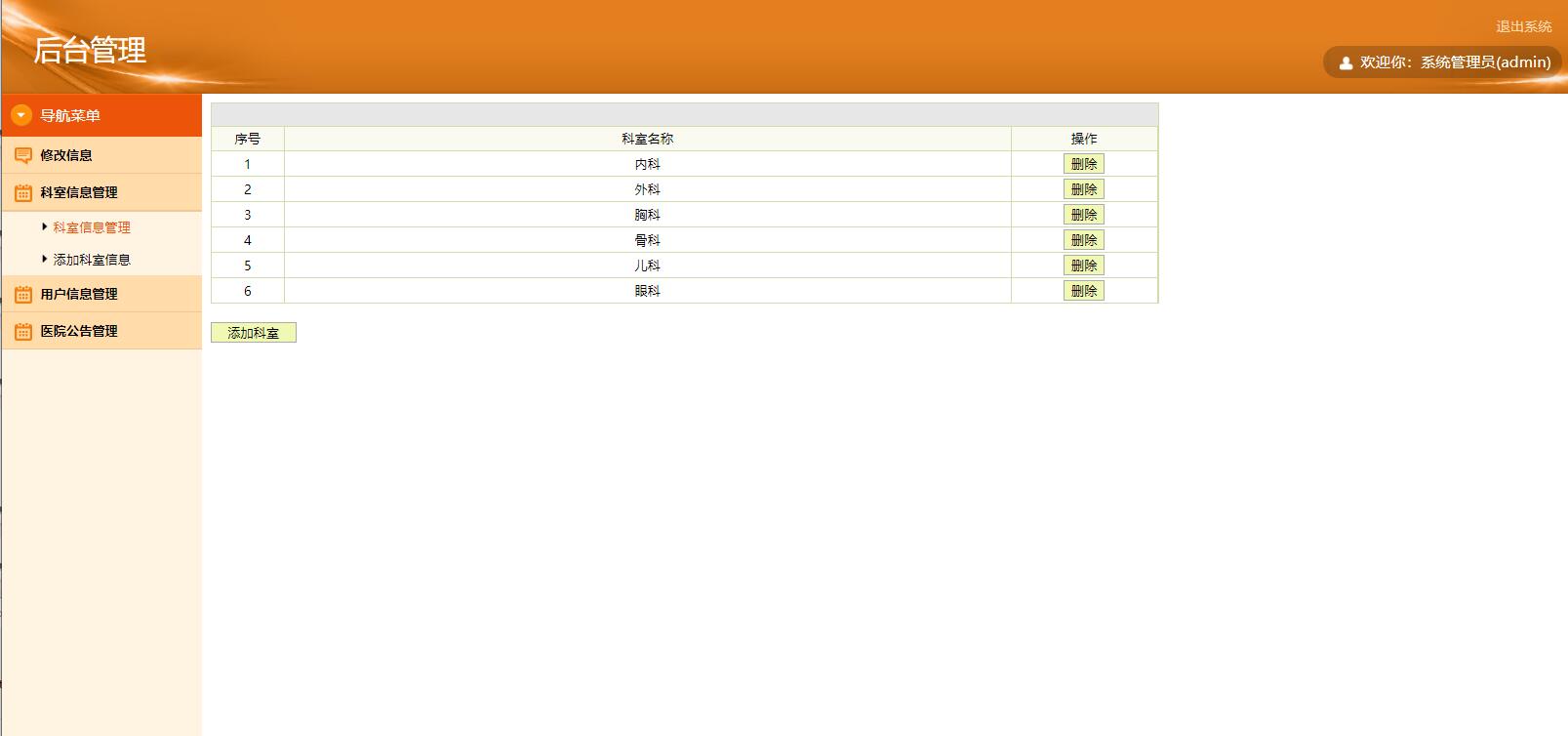

科室管理同样是医院运营的基础，其管理界面清晰展示了科室层级关系。
实体模型与对象关系映射
系统通过Hibernate注解清晰地定义了实体类及其关联关系，这是ORM框架的核心。以Appointment实体为例，它映射了数据库中的appointment表，并定义了与Patient和Doctor的多对一关系。
// Appointment.java
@Entity
@Table(name = "appointment")
public class Appointment implements Serializable {
@Id
@GeneratedValue(strategy = GenerationType.IDENTITY)
@Column(name = "appointment_id")
private Integer appointmentId;
@ManyToOne(fetch = FetchType.LAZY) // 多对一，延迟加载
@JoinColumn(name = "patient_id", nullable = false)
private Patient patient;
@ManyToOne(fetch = FetchType.LAZY)
@JoinColumn(name = "doctor_id", nullable = false)
private Doctor doctor;
@Temporal(TemporalType.DATE) // 映射日期部分
@Column(name = "appointment_date", nullable = false)
private Date appointmentDate;
@Column(name = "time_slot", nullable = false, length = 50)
private String timeSlot;
@Enumerated(EnumType.STRING) // 枚举类型映射为字符串
@Column(name = "status", nullable = false, length = 20)
private AppointmentStatus status;
@Column(name = "symptoms")
private String symptoms;
@Temporal(TemporalType.TIMESTAMP)
@Column(name = "created_time", insertable = false, updatable = false) // 由数据库自动生成
private Date createdTime;
// 构造函数、Getter和Setter省略...
}
// 对应的枚举类
public enum AppointmentStatus {
PENDING, CONFIRMED, CANCELLED, COMPLETED
}
功能展望与系统优化方向
尽管当前系统已具备完整的核心功能，但在持续演进中仍有多个可优化的方向：
集成智能推荐算法：基于患者的历史就诊记录、症状描述（利用NLP技术进行关键词提取）以及医生的专长标签，构建一个推荐引擎，在患者搜索时主动推荐最匹配的医生，提升预约精准度与用户满意度。实现上可引入Elasticsearch等搜索引擎或简单的协同过滤算法。
实现排队叫号实时同步：将线上预约系统与医院现场的物理叫号系统深度集成。开发一个WebSocket服务，实时将医生的接诊进度（如“正在接诊”、“请候诊”）推送到患者的个人页面或医院大厅的显示屏上，线上线下一体化，极大改善现场就诊体验。
构建数据可视化分析平台：利用ECharts等前端图表库，为医院管理者开发一个数据驾驶舱。动态展示每日/每周/每月的预约趋势、各科室/医生的接诊量统计、患者取消率分析等关键指标，为医院的资源调配和运营决策提供数据支持。
开发移动端App或小程序：考虑到患者使用的便捷性，未来可基于RESTful API重构部分后端接口，并开发独立的移动端应用（如微信小程序或React Native App）。这将使预约操作更加随时随地，符合现代用户的使用习惯。
增强系统安全与容灾能力：引入Spring Security框架进行更细粒度的权限控制。同时对数据库进行定期备份，并考虑部署到云平台，利用其高可用和负载均衡服务，确保系统在访问高峰期的稳定运行，防止因单点故障导致的服务中断。
该智能门诊预约服务平台通过成熟的SSH技术体系，构建了一个稳定、可扩展的医疗信息化解决方案。其清晰的分层架构、严谨的数据库设计以及围绕核心业务场景实现的完整功能链路，不仅有效解决了传统挂号模式的痛点，也为未来功能的迭代升级奠定了坚实的技术基础。随着医疗行业与互联网技术的进一步融合，此类平台将在提升医疗服务效率与质量方面发挥越来越重要的作用。
