基于SSH框架的公交路线查询与规划系统 - 源码深度解析

在城市公共交通日益发展的今天，数字化出行服务已成为提升市民生活便捷度的重要一环。传统的公交信息查询方式，如纸质地图、分散的站牌信息，存在信息更新滞后、查询效率低下、无法进行动态路线规划等痛点。针对这些问题，一套整合了现代Web技术与智能算法的公交信息服务系统应运而生。

本系统采用经典的SSH（Struts2 + Spring + Hibernate）分层架构进行构建，旨在为城市居民提供高效、准确的公交路线查询与规划服务。系统通过数字化手段整合公交网络数据，利用智能路径规划算法，显著提升了公众出行的计划性与便捷性，有效降低了出行决策成本。

系统架构与技术栈

系统采用典型的三层架构，各层职责分明，通过框架支持实现松耦合和高内聚。

表现层使用Struts2框架处理用户交互。Struts2的Action类作为前端请求的入口点，负责接收表单数据、调用业务逻辑、并选择相应的视图进行渲染。其拦截器机制有效处理了通用逻辑，如参数校验、权限控制等。

业务逻辑层由Spring框架托管。Spring的IoC（控制反转）容器统一管理所有服务对象，如路线查询服务、站点管理服务、用户服务等，实现了对象之间的依赖注入，降低了组件间的耦合度。同时，利用Spring AOP（面向切面编程）实现了声明式事务管理、系统日志记录和性能监控等横切关注点，保证了业务操作的原子性和数据一致性。

数据持久层基于Hibernate框架实现对象关系映射（ORM）。Hibernate将Java实体类与数据库表进行映射，开发者可以面向对象的方式进行数据库操作，而无需编写繁琐的SQL语句。系统使用HQL（Hibernate Query Language）进行复杂的数据查询，例如多表关联查询公交线路与站点信息、根据条件动态检索换乘方案等。

前端技术采用JSP（JavaServer Pages）结合jQuery库构建用户界面。JSP负责动态生成HTML页面，而jQuery则用于处理前端的交互逻辑，如Ajax异步请求、表单验证、动态内容加载等，提升了用户体验。

数据存储选用MySQL关系型数据库，存储公交线路、站点、用户信息、实时数据等核心数据。MySQL以其稳定性、高性能和开源特性，成为此类应用的首选。

数据库设计核心剖析

数据库设计是系统稳定高效的基石。本系统共设计10张核心数据表，以下重点分析其中几个关键表的结构与设计亮点。

1. 公交线路表（bus_route）

该表是系统的核心数据表，存储了所有公交线路的静态信息。其设计不仅包含了基础信息，还考虑了线路的拓扑关系，为路径规划算法提供支持。

CREATE TABLE bus_route (
  route_id INT AUTO_INCREMENT PRIMARY KEY,
  route_number VARCHAR(20) NOT NULL UNIQUE COMMENT '线路编号，如\"1路\"',
  route_name VARCHAR(100) NOT NULL COMMENT '线路名称',
  start_station_id INT NOT NULL COMMENT '起点站ID',
  end_station_id INT NOT NULL COMMENT '终点站ID',
  total_stations INT NOT NULL COMMENT '总站点数',
  first_bus_time TIME NOT NULL COMMENT '首班车时间',
  last_bus_time TIME NOT NULL COMMENT '末班车时间',
  interval_minutes INT COMMENT '发车间隔（分钟）',
  is_loop TINYINT(1) DEFAULT 0 COMMENT '是否为环线',
  status TINYINT(1) DEFAULT 1 COMMENT '线路状态：1-正常，0-停运',
  created_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  updated_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
  FOREIGN KEY (start_station_id) REFERENCES bus_station(station_id),
  FOREIGN KEY (end_station_id) REFERENCES bus_station(station_id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='公交线路表';

设计亮点：

• 唯一性约束：route_number字段添加了唯一约束，确保线路编号不重复。
• 外键关联：通过start_station_id和end_station_id与站点表关联，维护了数据的参照完整性。
• 业务状态管理：status字段实现了线路的软删除或状态控制，便于线路临时调整或长期停运的管理。
• 时间戳追踪：created_time和updated_time自动记录数据的创建和更新时间，便于数据审计。

2. 线路站点关系表（route_station_relation）

此表是实现路径规划算法的关键，它描述了线路与站点之间的顺序关系，构成了公交网络的有向图模型。

CREATE TABLE route_station_relation (
  relation_id INT AUTO_INCREMENT PRIMARY KEY,
  route_id INT NOT NULL,
  station_id INT NOT NULL,
  sequence_number INT NOT NULL COMMENT '站点在线路上的顺序',
  estimated_time_to_next INT COMMENT '到下一站的预估时间（秒）',
  INDEX idx_route_sequence (route_id, sequence_number),
  INDEX idx_station (station_id),
  FOREIGN KEY (route_id) REFERENCES bus_route(route_id),
  FOREIGN KEY (station_id) REFERENCES bus_station(station_id),
  UNIQUE KEY uk_route_station_sequence (route_id, station_id, sequence_number)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='线路站点关系表';

设计亮点：

• 复合唯一约束：uk_route_station_sequence确保了同一线路、同一站点、同一顺序的组合唯一性，防止数据重复。
• 联合索引优化：idx_route_sequence索引极大地优化了根据线路ID查询站点序列的性能，这是路径规划中最频繁的操作之一。
• 权重信息存储：estimated_time_to_next字段存储了到下一站的预估时间，为计算最短时间路径提供了数据基础。

3. 用户查询记录表（user_search_history）

该表记录了用户的查询行为，为后续的数据分析、个性化推荐和系统优化提供了宝贵的数据来源。

CREATE TABLE user_search_history (
  history_id INT AUTO_INCREMENT PRIMARY KEY,
  user_id INT COMMENT '用户ID，未登录用户为NULL',
  start_station_name VARCHAR(100) NOT NULL,
  end_station_name VARCHAR(100) NOT NULL,
  search_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  search_result_count INT COMMENT '返回的路线数量',
  client_ip VARCHAR(45) COMMENT '用户IP地址',
  INDEX idx_user_time (user_id, search_time),
  INDEX idx_stations (start_station_name, end_station_name),
  FOREIGN KEY (user_id) REFERENCES user(user_id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户查询记录表';

设计亮点：

• 灵活的用户关联：user_id字段允许为空，既支持已登录用户的个性化记录，也支持未登录用户的行为追踪。
• 查询效率优化：idx_stations索引支持对热门起终点站点的分析，便于发现高频查询路径。
• 结果反馈：search_result_count记录了当次查询返回的路线数，可用于评估查询算法的有效性和覆盖率。

核心功能实现深度解析

1. 智能公交路线查询与规划

这是系统的核心功能，用户输入起点和终点后，系统通过后台算法计算出所有可行的乘车方案，并按照最少换乘、最短时间等策略进行排序。

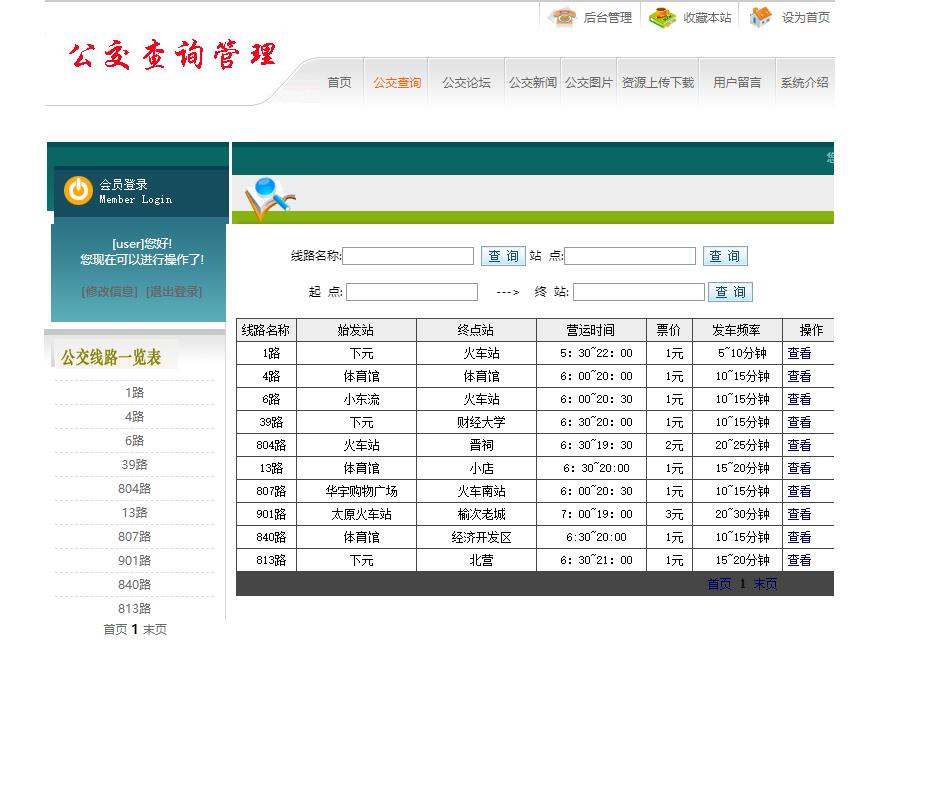

前端交互界面提供了清晰的输入区域和直观的结果展示。

后端核心算法基于图论中的最短路径算法进行改良。以下是路线查询服务的关键代码片段：

@Service("routePlanService")
@Transactional
public class RoutePlanServiceImpl implements RoutePlanService {

    @Autowired
    private RouteStationRelationDao relationDao;

    @Override
    public List<RoutePlanResult> findRoutes(String startStation, String endStation, SearchStrategy strategy) {
        // 1. 根据站点名称模糊匹配，获取确切的站点ID
        List<Integer> startStationIds = stationDao.findStationIdsByName(startStation);
        List<Integer> endStationIds = stationDao.findStationIdsByName(endStation);

        if (startStationIds.isEmpty() || endStationIds.isEmpty()) {
            throw new BusinessException("起点或终点站点不存在");
        }

        // 2. 构建公交网络图
        BusNetworkGraph graph = buildBusNetworkGraph();

        // 3. 根据策略执行路径搜索算法
        List<RoutePlan> plans = strategy.search(graph, startStationIds, endStationIds);

        // 4. 将路径规划结果转换为前端展示的DTO
        return convertToDisplayResult(plans);
    }

    private BusNetworkGraph buildBusNetworkGraph() {
        BusNetworkGraph graph = new BusNetworkGraph();

        // 查询所有线路站点关系数据
        List<RouteStationRelation> allRelations = relationDao.findAllRelationsWithTime();

        for (RouteStationRelation relation : allRelations) {
            // 将每个站点作为图的顶点，线路段作为边，时间为权重
            graph.addEdge(relation.getStationId(),
                         relation.getNextStationId(),
                         relation.getEstimatedTimeToNext(),
                         relation.getRouteId());
        }

        return graph;
    }
}

最少换乘策略的实现基于广度优先搜索（BFS），优先寻找直达线路，再逐层搜索换乘方案：

@Component("minTransferStrategy")
public class MinTransferStrategy implements SearchStrategy {

    @Override
    public List<RoutePlan> search(BusNetworkGraph graph, List<Integer> startStations, List<Integer> endStations) {
        Queue<SearchNode> queue = new LinkedList<>();
        Map<Integer, Integer> visited = new HashMap<>();
        List<RoutePlan> results = new ArrayList<>();

        // 初始化：将所有起点站加入队列
        for (Integer start : startStations) {
            queue.offer(new SearchNode(start, null, 0, 0));
            visited.put(start, 0);
        }

        while (!queue.isEmpty()) {
            SearchNode current = queue.poll();

            // 如果到达终点站，记录路径
            if (endStations.contains(current.getStationId())) {
                results.add(buildRoutePlan(current));
                continue;
            }

            // 获取当前站点的所有可达邻接站点
            Map<Integer, RouteSegment> neighbors = graph.getNeighbors(current.getStationId());

            for (Map.Entry<Integer, RouteSegment> entry : neighbors.entrySet()) {
                Integer nextStation = entry.getKey();
                RouteSegment segment = entry.getValue();

                int transferCount = current.getTransferCount();
                // 如果换乘了线路，换乘次数加1
                if (current.getLastRouteId() != null &&
                    !current.getLastRouteId().equals(segment.getRouteId())) {
                    transferCount++;
                }

                // 剪枝：如果到达该站点的换乘次数更优，则更新
                if (!visited.containsKey(nextStation) || visited.get(nextStation) > transferCount) {
                    visited.put(nextStation, transferCount);
                    queue.offer(new SearchNode(nextStation, current, segment.getRouteId(), transferCount));
                }
            }
        }

        return results.stream()
                     .sorted(Comparator.comparingInt(RoutePlan::getTransferCount))
                     .collect(Collectors.toList());
    }
}

2. 后台管理系统与数据维护

系统提供了完善的后台管理功能，管理员可以对线路、站点、新闻等信息进行维护，确保数据的准确性和时效性。

线路管理界面允许管理员对公交线路进行增删改查操作。

后台线路更新操作的Struts2 Action实现：

public class RouteManageAction extends BaseAction {
    private BusRoute route;
    private List<BusRoute> routeList;
    private String operationResult;

    @Autowired
    private RouteService routeService;

    // 添加或更新线路信息
    public String saveOrUpdateRoute() {
        try {
            if (route.getRouteId() == null) {
                routeService.addRoute(route);
                operationResult = "线路添加成功";
            } else {
                routeService.updateRoute(route);
                operationResult = "线路更新成功";
            }
            return SUCCESS;
        } catch (Exception e) {
            addActionError("操作失败: " + e.getMessage());
            return ERROR;
        }
    }

    // 查询所有线路
    public String listAllRoutes() {
        routeList = routeService.findAllRoutes();
        return SUCCESS;
    }

    // 根据ID删除线路（软删除）
    public String deleteRoute() {
        try {
            routeService.deleteRoute(route.getRouteId());
            operationResult = "线路删除成功";
            return SUCCESS;
        } catch (Exception e) {
            addActionError("删除失败: " + e.getMessage());
            return ERROR;
        }
    }

    // Getter和Setter方法
    public BusRoute getRoute() { return route; }
    public void setRoute(BusRoute route) { this.route = route; }
    public List<BusRoute> getRouteList() { return routeList; }
    public String getOperationResult() { return operationResult; }
}

Spring服务层的事务管理配置，确保数据操作的一致性：

<!-- Spring事务配置 -->
<bean id="transactionManager"
      class="org.springframework.orm.hibernate5.HibernateTransactionManager">
    <property name="sessionFactory" ref="sessionFactory"/>
</bean>

<tx:advice id="txAdvice" transaction-manager="transactionManager">
    <tx:attributes>
        <tx:method name="save*" propagation="REQUIRED" rollback-for="Exception"/>
        <tx:method name="update*" propagation="REQUIRED" rollback-for="Exception"/>
        <tx:method name="delete*" propagation="REQUIRED" rollback-for="Exception"/>
        <tx:method name="add*" propagation="REQUIRED" rollback-for="Exception"/>
        <tx:method name="find*" propagation="SUPPORTS" read-only="true"/>
        <tx:method name="get*" propagation="SUPPORTS" read-only="true"/>
        <tx:method name="list*" propagation="SUPPORTS" read-only="true"/>
    </tx:attributes>
</tx:advice>

<aop:config>
    <aop:pointcut id="serviceMethods"
                  expression="execution(* com.bus.system.service.*.*(..))"/>
    <aop:advisor advice-ref="txAdvice" pointcut-ref="serviceMethods"/>
</aop:config>

3. 用户社区与信息共享

系统还构建了用户社区功能，包括公交论坛、资源上传下载等，增强了用户粘性和信息交互。

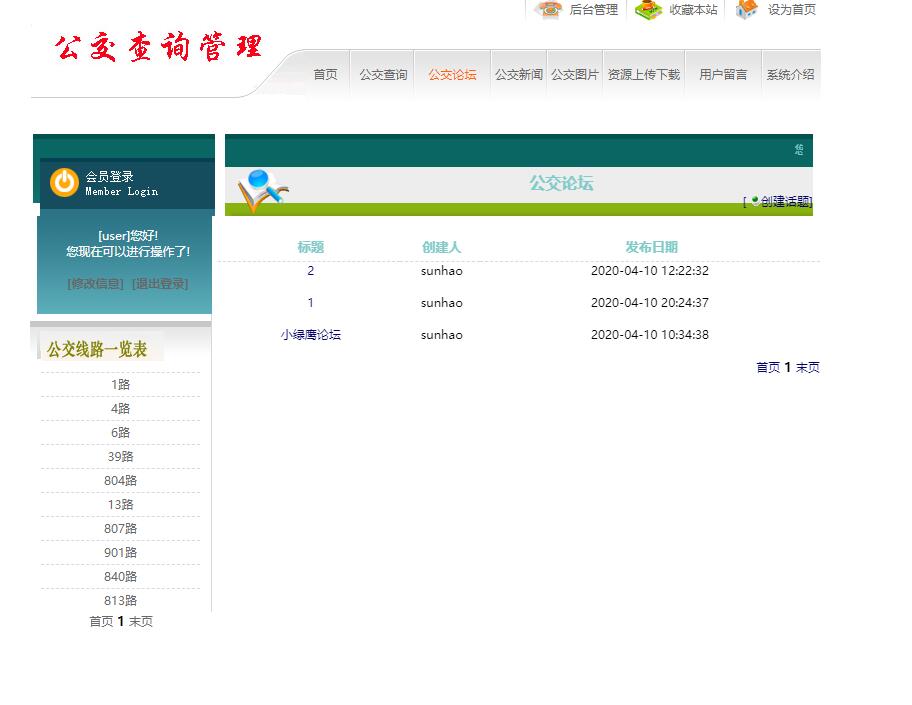

公交论坛界面为用户提供了交流平台。

论坛帖子分页查询的Hibernate实现：

@Repository
public class ForumPostDaoImpl extends BaseDaoImpl<ForumPost> implements ForumPostDao {

    @Override
    public PageResult<ForumPost> findPostsByPage(int pageNum, int pageSize, String keyword) {
        String hql = "from ForumPost where status = 1";
        String countHql = "select count(*) from ForumPost where status = 1";

        Map<String, Object> params = new HashMap<>();

        if (StringUtils.isNotBlank(keyword)) {
            hql += " and (title like :keyword or content like :keyword)";
            countHql += " and (title like :keyword or content like :keyword)";
            params.put("keyword", "%" + keyword + "%");
        }

        hql += " order by createTime desc";

        // 查询总记录数
        Long totalCount = (Long) getSession().createQuery(countHql)
                                           .setProperties(params)
                                           .uniqueResult();

        // 查询当前页数据
        List<ForumPost> list = getSession().createQuery(hql)
                                         .setProperties(params)
                                         .setFirstResult((pageNum - 1) * pageSize)
                                         .setMaxResults(pageSize)
                                         .list();

        return new PageResult<>(list, totalCount, pageNum, pageSize);
    }
}

4. 实时公交信息展示

系统整合了实时公交数据，为用户提供车辆到站时间预测等实时服务。

实时信息展示的jQuery Ajax实现：

function refreshRealTimeInfo(stationId) {
    $.ajax({
        url: '${pageContext.request.contextPath}/realTime/getArrivalInfo',
        type: 'GET',
        data: {stationId: stationId},
        dataType: 'json',
        success: function(response) {
            if (response.success) {
                updateArrivalTable(response.data);
            } else {
                showError('获取实时信息失败: ' + response.message);
            }
        },
        error: function(xhr, status, error) {
            showError('网络请求失败: ' + error);
        }
    });
}

function updateArrivalTable(arrivalInfos) {
    var $table = $('#arrivalTable');
    $table.empty();

    $.each(arrivalInfos, function(index, info) {
        var row = '<tr>' +
                 '<td>' + info.routeNumber + '</td>' +
                 '<td>' + info.direction + '</td>' +
                 '<td>' + formatArrivalTime(info.estimatedArrivalTime) + '</td>' +
                 '<td>' + info.distance + '米</td>' +
                 '</tr>';
        $table.append(row);
    });

    // 5分钟后自动刷新
    setTimeout(function() {
        refreshRealTimeInfo(currentStationId);
    }, 300000);
}

实体模型与数据映射

系统的核心实体模型通过Hibernate注解进行映射，实现了对象与关系的完美转换。

公交线路实体类的Hibernate映射配置：

@Entity
@Table(name = "bus_route")
public class BusRoute implements Serializable {
    private static final long serialVersionUID = 1L;

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    @Column(name = "route_id")
    private Integer routeId;

    @Column(name = "route_number", nullable = false, unique = true, length = 20)
    private String routeNumber;

    @Column(name = "route_name", nullable = false, length = 100)
    private
