学籍数字化管理平台技术架构与实现
系统架构与技术选型
本平台采用经典的分层架构设计，以SpringBoot 2.x为核心框架，整合了现代企业级Web开发的完整技术生态。后端基于Spring MVC模式，通过清晰的Controller-Service-Repository三层架构实现业务逻辑的有效分离，确保代码的可维护性和可扩展性。
核心技术栈亮点：
- 后端框架：SpringBoot + Spring MVC + Spring Data JPA
- 前端技术：Thymeleaf模板引擎 + Bootstrap + jQuery
- 数据库：MySQL 5.7+ 关系型数据库
- 安全机制：Session-based认证 + 自定义验证码防护
配置文件示例：
spring:
datasource:
driver-class-name: com.mysql.jdbc.Driver
url: jdbc:mysql://www.csbishe.cn:3306/boot_zxxysys?useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
username: boot_zxxysys
password: boot_zxxysys
mvc:
view:
prefix: /WEB-INF/page/
suffix: .jsp
jpa:
hibernate:
ddl-auto: update
show-sql: true
该配置体现了生产环境的最佳实践，包括字符集设置、时区配置和JPA调试选项。
数据库设计深度解析
核心表结构设计
用户权限管理表（tb_user）
CREATE TABLE `tb_user` (
`id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键ID',
`name` varchar(10) DEFAULT NULL COMMENT '姓名',
`remark` varchar(10) DEFAULT NULL COMMENT '备注',
`user_name` varchar(10) DEFAULT NULL COMMENT '用户名',
`user_pwd` varchar(10) DEFAULT NULL COMMENT '用户密码',
PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8 COLLATE=utf8_general_ci ROW_FORMAT=DYNAMIC COMMENT='用户表'
设计特点分析：
- 采用InnoDB存储引擎，支持ACID事务和行级锁定
- 主键自增策略确保数据唯一性和插入性能
- 字段长度优化：用户名和姓名限制10字符，符合中文命名习惯
- BTREE索引优化查询效率，支持快速用户检索
学籍申请流程表（tb_request）
CREATE TABLE `tb_request` (
`id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键ID',
`title` varchar(255) DEFAULT NULL COMMENT '标题',
`reason` varchar(255) DEFAULT NULL COMMENT '申请原因',
`type` varchar(255) DEFAULT NULL COMMENT '申请类型',
`create_date` date DEFAULT NULL COMMENT '创建日期',
`stu_id` int(11) DEFAULT NULL COMMENT '学生ID',
`attach` varchar(255) DEFAULT NULL COMMENT '附件',
`status` int(11) DEFAULT NULL COMMENT '状态',
`result1` varchar(255) DEFAULT NULL COMMENT '结果1',
`result2` varchar(255) DEFAULT NULL COMMENT '结果2',
PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_general_ci ROW_FORMAT=DYNAMIC COMMENT='申请记录表'
业务流程支持：
- 状态字段(status)实现完整的工作流状态机管理
- 多级审批设计(result1/result2)支持复杂的审批流程
- 时间戳字段(create_date)提供完整的操作审计追踪
实体关系映射
系统采用专业的学院-专业-班级三级管理体系，体现教育机构的标准组织架构：
-- 专业表设计
CREATE TABLE `tb_subject` (
`id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键ID',
`college` varchar(255) DEFAULT NULL COMMENT '学院',
`remark` varchar(255) DEFAULT NULL COMMENT '备注',
`subject_name` varchar(255) DEFAULT NULL COMMENT '专业名称',
PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8 COLLATE=utf8_general_ci ROW_FORMAT=DYNAMIC COMMENT='专业表'
-- 班级表设计
CREATE TABLE `tb_clazz` (
`clazz_name` varchar(255) DEFAULT NULL COMMENT '班级名称',
`remark` varchar(255) DEFAULT NULL COMMENT '备注',
`subject_id` int(11) DEFAULT NULL COMMENT '专业ID',
`id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键ID',
PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8 COLLATE=utf8_general_ci ROW_FORMAT=DYNAMIC COMMENT='班级表'
关系设计优势：
- 外键关联(subject_id)确保数据引用完整性
- 灵活的树状结构支持教育机构的层级管理
- 扩展性强，易于添加新的组织层级
核心功能实现

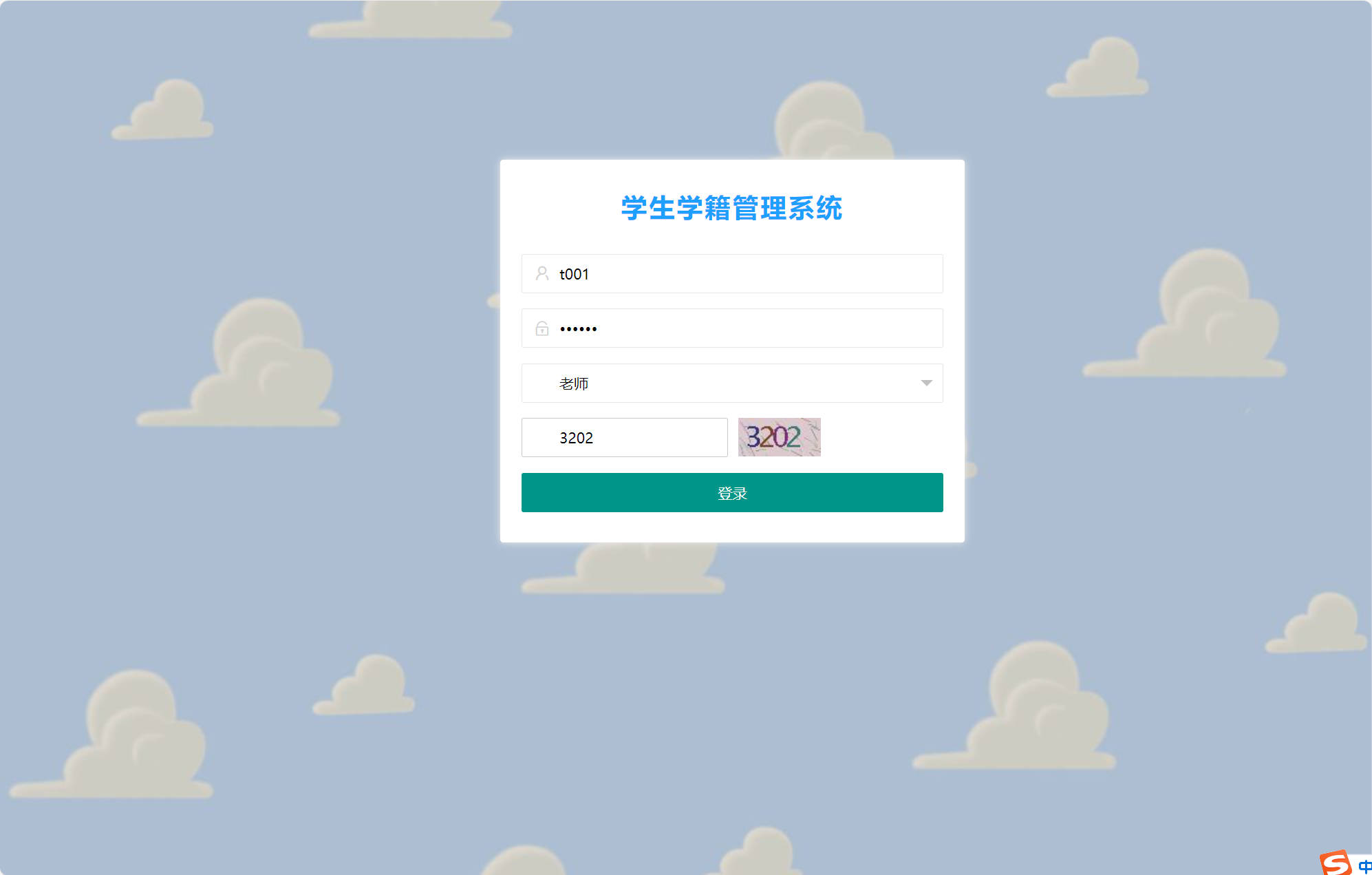

验证码安全机制
系统实现了企业级的图形验证码功能，有效防护暴力破解和自动化攻击：
@Controller
@RequestMapping("/captcha")
public class CaptchaController {
// 验证码字符集配置
private char[] codeSequence = {'0','1','2','3','4','5','6','7','8','9'};
@RequestMapping("/code")
public void getCode(HttpServletResponse response, HttpSession session) throws IOException {
// 图像参数配置
int width = 80;
int height = 37;
Random random = new Random();
// 设置HTTP响应头，防止缓存
response.setHeader("Pragma", "No-cache");
response.setHeader("Cache-Control", "no-cache");
response.setDateHeader("Expires", 0);
// 创建图像缓冲区
BufferedImage image = new BufferedImage(width, height, BufferedImage.TYPE_INT_RGB);
Graphics g = image.getGraphics();
// 设置背景色和字体
g.setColor(this.getColor(200, 250));
g.setFont(new Font("Times New Roman", Font.PLAIN, 28));
g.fillRect(0, 0, width, height);
// 生成干扰线增强安全性
for (int i = 0; i < 40; i++) {
g.setColor(this.getColor(130, 200));
int x = random.nextInt(width);
int y = random.nextInt(height);
int x1 = random.nextInt(12);
int y1 = random.nextInt(12);
g.drawLine(x, y, x + x1, y + y1);
}
// 生成随机验证码
StringBuilder strCode = new StringBuilder();
for (int i = 0; i < 4; i++) {
String rand = String.valueOf(codeSequence[random.nextInt(codeSequence.length)]);
strCode.append(rand);
g.setColor(new Color(20 + random.nextInt(110), 20 + random.nextInt(110), 20 + random.nextInt(110)));
g.drawString(rand, 13 * i + 6, 28);
}
// 存储到Session供验证使用
session.setAttribute("captcha", strCode.toString().toLowerCase());
g.dispose();
// 输出JPEG图像
ImageIO.write(image, "JPEG", response.getOutputStream());
response.getOutputStream().flush();
}
// 生成随机颜色
private Color getColor(int fc, int bc) {
Random random = new Random();
if (fc > 255) fc = 255;
if (bc > 255) bc = 255;
int r = fc + random.nextInt(bc - fc);
int g = fc + random.nextInt(bc - fc);
int b = fc + random.nextInt(bc - fc);
return new Color(r, g, b);
}
}
安全特性分析：
- 40条随机干扰线有效防止OCR识别
- 随机颜色和位置增加破解难度
- Session存储确保验证码状态安全
- 响应头设置防止浏览器缓存
实体模型设计
系统采用面向对象的领域模型设计，每个实体类继承自统一的Entity基类，实现代码复用和标准化：
package com.djj.entity;
import com.djj.utils.Entity;
public class Clazz extends Entity {
private String clazzName; // 班级名称
private String remark; // 备注信息
private Integer subjectId; // 专业ID外键
// Getter和Setter方法
public String getClazzName() {
return clazzName;
}
public void setClazzName(String clazzName) {
this.clazzName = clazzName;
}
// 其他方法...
}
设计模式优势：
- 统一的基类(Entity)封装通用属性和方法
- 清晰的领域模型反映业务概念
- 易于扩展和维护，支持DDD(领域驱动设计)实践
通过以上技术实现，该学籍管理平台具备了企业级应用的安全性、稳定性和可扩展性，为教育机构提供了完整的数字化管理解决方案。
